일체형 그립톡을 구비한 핸드폰케이스

출원번호 : 10-2021-0019812 (출원일: 2021-02-15)

등록번호 : 10-2422309 (등록일: 2022-07-13)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 일체형 그립톡을 구비한 핸드폰케이스에 관한 것으로, 더 상세하게는 사용자의 손가락을 끼울수 있는 그립톡을 핸드폰 케이스 후면에 일체로 구성되되 미사용시에는 케이스 내부로 내입되고 사용시에만 외부로 돌출되도록 하는 일체형 그립톡을 구비한 핸드폰케이스에 관한 것이다.

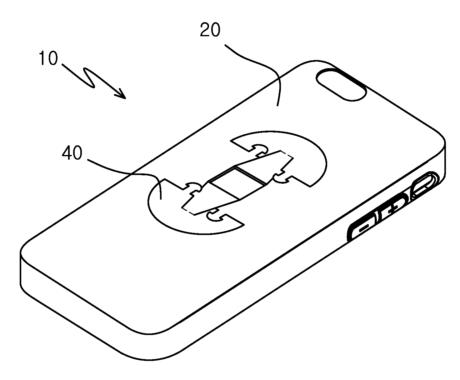

대표청구항 : 핸드폰을 덮어 충격으로부터 보호하는 핸드폰케이스에 있어서,핸드폰을 내입하여 핸드폰 후면과 측면을 감싸는 케이스본체(20)와; 상기 케이스본체의 후면에 형성된 그립홈(30)과; 상기 그립홈에 내입되어 케이스본체 후면으로 돌출되지 않도록 설치되고, 일부가 회동되어 외부로 표출되면서 사용자 손가락을 내입하는 끼움링(44)을 형성하는 그립톡(40,50);을 포함하여 구성되되,상기 그립톡(40)은, 그립홈(30)에 회동가능하게 힌지결합되되 두 힌지결합 위치를 손가락 두께인 제1간격(411) 만큼 이격시킨 제1수직판(41a) 및 제2수직판(41b)과;상기 제1수직판 및 제2수직판의 단부에 절첩되도록 연결되고 케이스본체 후면과 수평으로 배치되는 제1수평판(42a) 및 제2수평판(42b)과;상기 제1수평판 및 제2수평판의 면접되는 두 측면에는 일측에는 ” T ” 형태의 걸림돌기부(431)가 형성되고 대향되는 타측에는 걸림돌기부와 대응되는 ” T ” 형태의 걸림홈부(432)가 형성되어 걸림돌기부와 걸림홈부의 결합에 의해 손가락을 내입하는 제1간격 크기로 끼움링(44)을 형성하는 결합수단(43);을 포함하여 구성하는 것을 특징으로 하는 일체형 그립톡을 구비한 핸드폰케이스.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3522302001096
