입자상 물질 분리 저감 시스템

출원번호 : 10-2021-0032420 (출원일: 2021-03-12)

등록번호 : 10-2262636 (등록일: 2021-06-03)

특허권자 : 충남대학교산학협력단

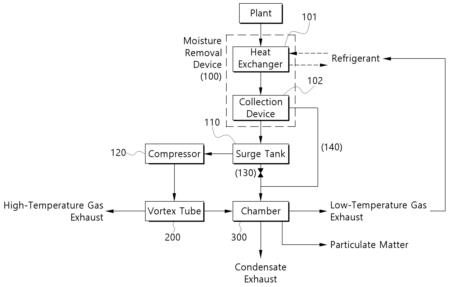

요약 : 본 발명은, 배기가스를 고압으로 압축하는 압축기; 고압의 배기가스에서 고온가스 및 저온가스를 양단으로 분리하는 보텍스튜브; 및 상기 보텍스튜브의 일단과 연결되어 유입되는 가스에서 입자상 물질을 분리하는 챔버;를 포함하고, 상기 챔버는, 하우징, 상기 보텍스튜브와 상기 하우징을 연결하는 연결관 및, 상기 하우징의 상부에 배치되어 가스가 배기되는 배출관을 포함하고, 상기 배출관에 배치되는 제1필터를 더 포함하여 상기 제1필터에서 입자상 물질이 분리되어 보다 효율적으로 배기가스의 입자상 물질을 분리 저감 할 수 있는 시스템에 관한 것이다.

대표청구항 : 플랜트의 배기가스의 입자상 물질을 제거하는 입자상 물질 분리 저감 시스템에 있어서,배기가스를 고압으로 압축하는 압축기;고압의 배기가스에서 고온가스 및 저온가스를 양단으로 분리하는 보텍스튜브; 및상기 보텍스튜브의 일단과 연결되어 유입되는 가스에서 입자상 물질을 분리하는 챔버;를 포함하고,상기 챔버는,하우징, 상기 보텍스튜브와 상기 하우징을 연결하는 연결관 및, 상기 하우징의 상부에 배치되어 가스가 배기되는 배출관을 포함하고,상기 배출관에 배치되는 제1필터를 더 포함하여 상기 제1필터에서 입자상 물질이 분리되며,상기 챔버는,상기 하우징의 내면에 배치되되 상기 연결관 보다 상측에 배치되는 가이드부를 더 포함하고,상기 가이드부는,일단이 상기 하우징의 내면에 고정되고, 타단이 하측으로 경사지도록 연장된 것을 특징으로 하는 입자상 물질 분리 저감 시스템.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521244001165
