자기 위치정보 산출 시스템

출원번호 : 10-2011-0128397 (출원일: 2011-12-02)

등록번호 : 10-1231799 (등록일: 2013-02-04)

특허권자 : 충남대학교산학협력단

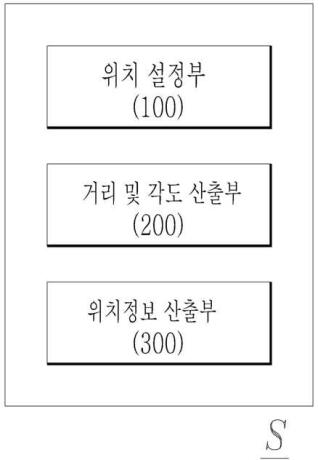

요약 : 본 발명은 자기 위치정보 산출 시스템에 관한 것으로서, 좌표축 상의 배열 수신 안테나의 위치 및 송신장치의 위치를 설정하는 위치 설정부; 도래파에 의한 동일한 축의 배열 수신 안테나 간의 상대적 위상차 또는 시간차를 바탕으로, 배열 축의 원점에서 송신장치까지의 거리, 및 원점에서 송신장치까지의 연장선과 배열 축과의 각도에 관한 함수를 생성 후, 산출하는 거리 및 각도 산출부; 및 배열 수신 안테나 간의 거리, 및 상기 거리 및 각도 산출부를 통해 산출된 정보를 바탕으로, 좌표계 상의 임의의 새로운 점에 위치한 각 수신 배열 안테나에서 좌표를 알고 있는 송신장치까지의 거리, 및 송신장치까지의 연장선과 배열 축과의 각도를 연산하여, 각 배열 수신 안테나의 위치정보를 산출하는 위치정보 산출부; 를 포함한다.

대표청구항 : 자기 위치정보 산출 시스템에 있어서,자기 위치를 알고 있는 송신장치(20)로부터 방사된 도래파를 이용하여, 동일 축 상에 배열된 배열 수신 안테나(10)의 위치정보를 산출하는 것을 특징으로 하되,좌표축 상의 배열 수신 안테나(10)의 위치 및 송신장치(20)의 위치를 설정하는 위치 설정부(100);도래파에 의한 동일한 축의 배열 수신 안테나(10) 간의 상대적 위상차 또는 시간차를 바탕으로, 배열 축의 원점에서 송신장치(20)까지의 거리, 및 원점에서 송신장치(20)까지의 연장선과 배열 축과의 각도에 관한 함수를 생성 후, 산출하는 거리 및 각도 산출부(200); 및 배열 수신 안테나(10) 간의 거리, 및 상기 거리 및 각도 산출부(200)를 통해 산출된 정보를 바탕으로, 좌표계 상의 임의의 새로운 점에 위치한 각 수신 배열 안테나(10)에서 좌표를 알고 있는 송신장치(20)까지의 거리, 및 송신장치(20)까지의 연장선과 배열 축과의 각도를 연산하여, 각 배열 수신 안테나(10)의 위치정보를 산출하는 위치정보 산출부(300); 를 포함하는 것을 특징으로 하는 자기 위치정보 산출 시스템.
