작물 지주대 인발기(Drawing device for a farm produce support)

출원번호 : 10-2015-0150449 (2015년10월28일)

등록번호 : 10-1807245 (2017년12월04일)

특허권자 : 한경대학교 산학협력단

요약 :

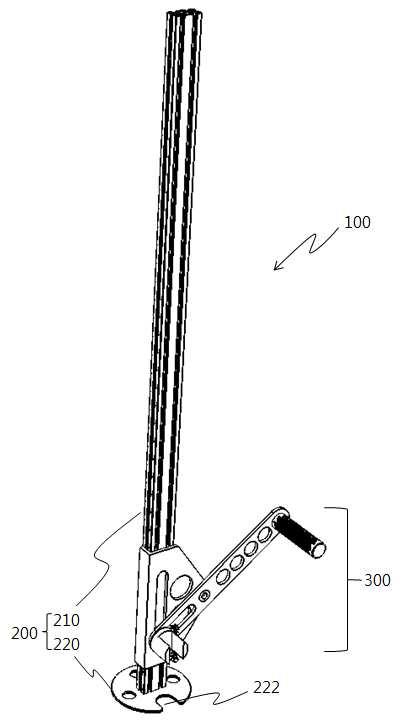

작물 지주대의 제거가 용이한 작물 지주대 인발기가 개시된다. 상기 지주대 인발기는 바형의 프레임; 및 상기 프레임의 하부와 결합되어 상기 프레임을 지면에 수직으로 위치시키고, 지주대를 수용하도록 오목하게 형성된 지주대 수용공간이 형성되어 있는 지지대로 이루어져 있는 지지부; 및 상기 프레임과 결합되고, 일측면에 상기 프레임의 길이방향으로 형성된 회전체 이동로, 다른 일측면에 돌출 형성된 지지점 및 하부에 탄성체를 고정시킬 수 있는 탄성체 고정부가 돌출 형성된 지지프레임; 상기 지지점과 결합되어 있는 바형의 인발 프레임; 상기 인발 프레임의 일단에 결합되어, 상기 회전체 이동로를 따라 이동하며, 회전에 따라 지주대를 고정시키는 의 형상을 가지는 돌출부가 형성되어 있는 회전체; 및 상기 인발 프레임의 다른 일단에 결합되고, 힘을 가할 수 있도록 발판이 형성된 발판부를 포함하는 인발부를 포함하며, 상기 발판부가 하부로 이동하면, 상기 회전체를 상부로 이동되고, 발판부가 상부도 이동하면, 회전체는 하부로 이동된다.

10-1807245
