전기습윤과 전자기력을 이용한 유체 광학 장치 및 이의 구동 방법(Liquid optical apparatus using electrowetting and electromagnetic force, and actuating method thereof)

출원번호 : 10-2016-0099485 (2016년08월04일)

등록번호 : 10-1871046 (2018년06월19일)

특허권자 : 명지대학교 산학협력단

요약 :

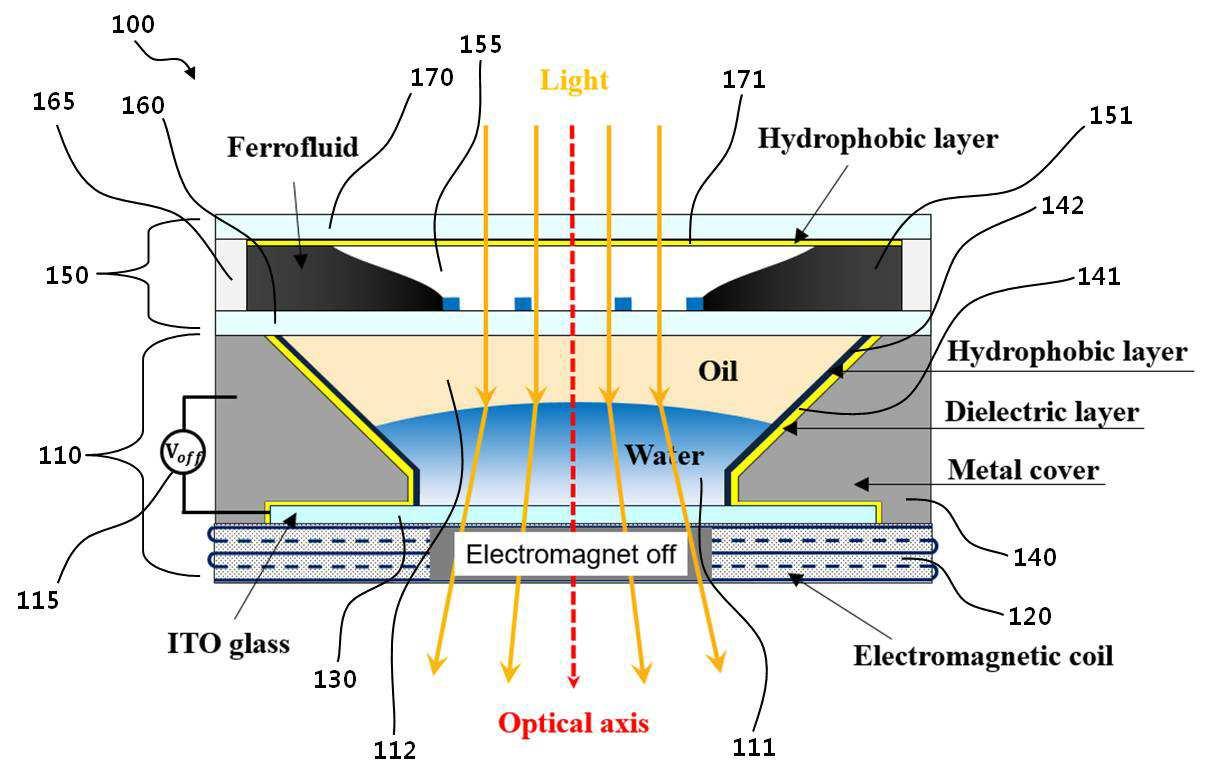

전기습윤과 전자기력을 이용한 유체 광학 장치 및 이의 구동 방법이 개시된다. 유체 광학 장치는, 렌즈부 및 렌즈부 상부에 결합된 조리개부를 포함하되, 렌즈부는, 전자기 코일, 전자기 코일 상부에 결합되며, 전기 전도성을 가진 하부 투명전도막, 하부 투명전도막 상부에 결합되며, 내부에 액체 수용 공간이 형성된 금속 재질을 가진 금속 렌즈 챔버 및 액체 수용 공간에 채워지며, 렌즈 역할을 수행하는 투명의 전기 전도성 액체를 포함하고, 금속 렌즈 챔버의 내주면으로부터 절연층(Dielectric Layer) 및 제1 소수성층(Hydrophobic Layer)이 순서대로 적층되어 형성되며, 하부 투명전도막과 금속 렌즈 챔버 사이에 절연층이 형성되고, 조리개부는, 액체가 유동하는 채널 및 채널의 테두리에 채워지며, 조리개 역할을 수행하는 광흡수성을 가진 자성유체를 포함한다.

1020160099485B1
