점도 특성이 상이한 접착제를 통해 비정형 건축물 제작이 가능한 하이브리드 바인더젯 3D 프린팅 장치 및 그 방법 Hybrid binder jet 3D printing apparatus and method for making possible of freeform architecture using different viscosity

출원번호 : 10-2018-0140691 (2018년11월15일)

등록번호 : 10-2191296 (2020년12월09일)

특허권자 : 한밭대학교

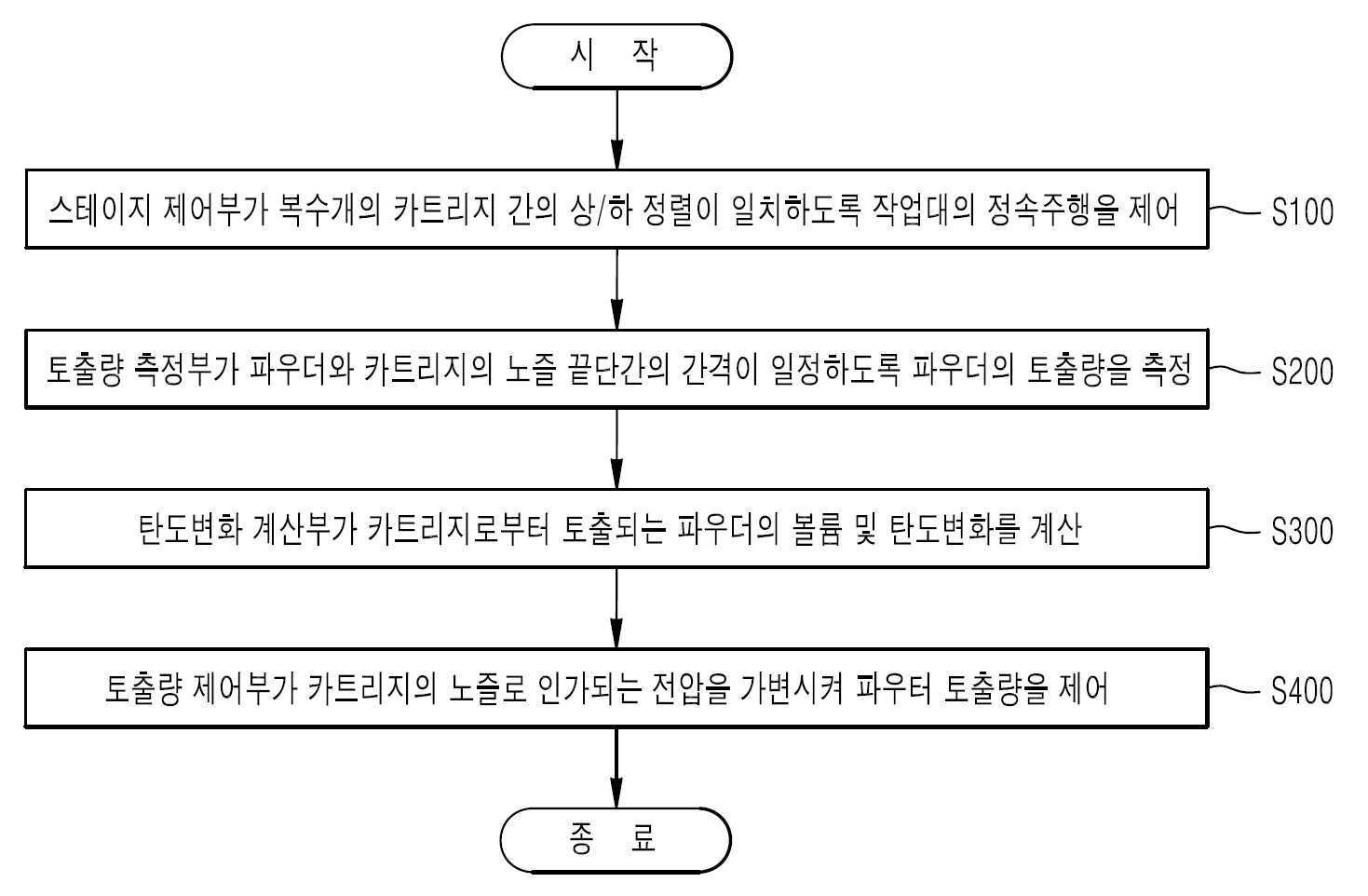

요약 : 본 발명은 점도 특성이 상이한 접착제를 통해 비정형 건축물 제작이 가능한 하이브리드 바인더젯 3D 프린팅 장치
및 방법을 개시한다. 보다 구체적으로 본 발명은, 스테이지 제어부가 복수개의 카트리지 간의 상/하 정렬이 일치
하도록 작업대의 정속주행을 제어하는 (a) 단계; 토출량 측정부가 도포된 파우더와 카트리지의 노즐 끝단이 기
설정된 간격을 유지하도록 파우더의 토출량을 측정하는 (b) 단계; 탄도변화 계산부가 카트리지, UV모듈 또는 작
업대 중에 어느 하나의 이송 중에 카트리지로부터 토출되는 파우더의 볼륨 및 탄도변화를 계산하는 (c) 단계; 및
토출량 제어부가 계산된 탄도변화에 따라 카트리지의 노즐로 인가되는 전압을 가변시켜 파우터 토출량을 제어하
는 (d) 단계를 포함한다.
이에 본 발명에 따르면, 테이블 이송에 따른 탄도 변화를 고려해 접착제의 분사 속도를 제어하고, 전압 가변에
따른 토출량을 제어함으로써, 점도 특성이 상이한 재료들이 혼재되는 제품 제작시 단일 3D 프린터를 통한 제작이
가능하고 제품 건조에 소요되는 시간을 현저히 단축시킬 수 있다.
