제직기에서의 경사 결점 검출 장치 DEFECT DETECTION DEVICE OF WARP THREADS IN A LOOM

출원번호 : 10-2016-0085530 (2016년07월06일)

등록번호 : 10-1695135 (2017년01월04일)

특허권자 : 김일열

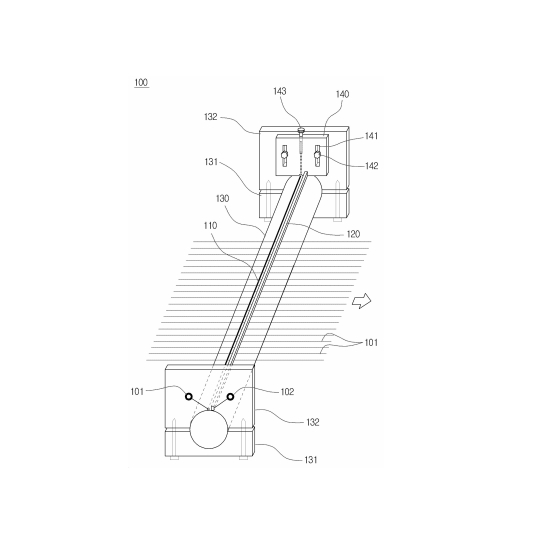

요약 : 본 발명은 제직기에서의 경사(날실) 결점 검출 장치에 관한 것으로, 더욱 상세하게는 저렴한 투자비용으로 경사의 결점을 손쉽게 검출하고, 운용 중 발생하는 오작동을 최소화하여 직물의 품질 및 생산성을 향상시킬 수 있도록 한 직물 제직기에 설치되는 경사 결점 검출 장치를 제공할 목적으로, 경사(101)의 유입 경로 상에 설치되고 제1전류 입력 단자(111)와 연결된 와이어(110)와, 상기 경사(101)의 유입 방향을 기준으로 상기 와이어(110)의 후방에 배치되고 제2전류 입력 단자(121)와 연결된 접전판(120)을 포함함으로써 상기 경사(101)의 결점에 의해 상기 와이어(110)가 후방으로 밀려서 상기 접전판(120)과 접촉시 전류 흐름에 의해 제직기 가동을 중단 가능하게된 경사 결점 검출 장치에 관한 것이다.
