주파수 선택표면구조를 이용한 차량용 다중 주파수 대역 잡음 차폐가 가능한 주파수 선택기판

출원번호 : 10-2019-0015908 (출원일: 2019-02-12)

등록번호 : 10-2099189 (등록일: 2020-04-03)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 주파수 선택표면 구조를 이용한 차량용 다중 주파수 대역 잡음 차폐가 가능한 주파수 선택기판에 관한 것으로, 더욱 상세하게는 주파수 선택 표면 구조(FFS)를 이용하여 차량에서 발생되는 잡음을 제거하고 유용한 다중 대역 통신신호만을 선택적으로 투과시켜, 차량 내에서의 통신신호 품질을 개선하는 기술로서, 특히, 전도체 층에 제1루프형슬롯과 제2루프형슬롯이 설계된 차량 탑재용 주파수 선택 기판에 관한 것이다. 본 발명에 의하면, 단위 셀로서 크기가 서로 다른 두 개의 제1루프형슬롯과 제2루프형슬롯에 SIR(Stepped Impedance Resonator) 구조를 적용하여 루프형 슬롯마다 2개의 통과대역 특성을 제공하도록 하여, 총 4개의 다중 대역 통신 신호를 투과하도록 하고, 그 외의 주파수 대역 신호는 차단하도록 함으로써, 차량에서 발생되는 잡음을 제거하고 유용한 다중 대역 통신신호만을 선택적으로 투과시켜 차량 내에서의 통신신호 품질을 개선하는 효과를 발휘하게 된다.

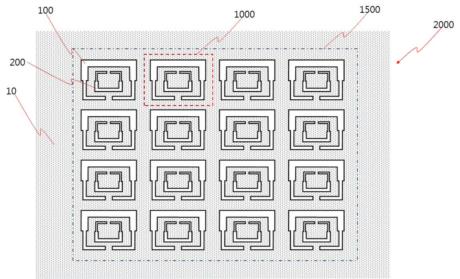

대표청구항 : 주파수 선택표면 구조를 이용한 차량용 다중 주파수 대역 잡음 차폐가 가능한 주파수 선택기판에 있어서,고리 형상을 가지고 있는 제1루프형슬롯(100)과, 제1루프형슬롯의 내부에 위치하며, 제1루프형슬롯보다 크기가 작은 고리 형상을 가지고 있는 제2루프형슬롯(200)을 단위 셀(1000)로 하여 일정 간격 주기적으로 복수 배열되어 있는 단위셀어레이(1500)를 포함하고,상기 제1루프형슬롯(100)과 제2루프형슬롯(200)은 일부가 절개된 고리 형상의 슬롯 형태를 가지되,상기 제1루프형슬롯(100)은,일정한 폭과 길이를 가지도록 ‘ㄷ’자 형상으로 구성되는 제1라인(110),상기 제1라인(110)의 일측에 ‘ㄴ’자 형상으로 일정한 폭과 길이를 가지도록 형성되되, 그 폭과 길이는 제1라인(110)의 폭과 길이보다 작도록 구성하는 제2라인(120),상기 제1라인(110)의 타측에 ‘ㄴ’자 형상으로 일정한 폭과 길이를 가지도록 형성되되, 그 폭과 길이는 제1라인(110)의 폭과 길이보다 작도록 구성하는 제3라인(130)을 포함하여 구성되고,상기 제2루프형슬롯(200)은,일정한 폭과 길이를 가지도록 ‘ㄷ’자 형상으로 구성되는 제1라인(210),상기 제1라인(210)의 일측에 ‘ㄴ’자 형상으로 일정한 폭과 길이를 가지도록 형성되되, 그 폭과 길이는 제1라인(210)의 폭과 길이보다 작도록 구성하는 제2라인(220),상기 제1라인(210)의 타측에 ‘ㄴ’자 형상으로 일정한 폭과 길이를 가지도록 형성되되, 그 폭과 길이는 제1라인(210)의 폭과 길이보다 작도록 구성하는 제3라인(230)을 포함하여 구성되며,상기 제2라인(120,220)과 제3라인(130,230) 사이에 절개된 부위가 형성되는 것을 특징으로 하는 주파수 선택표면 구조를 이용한 차량용 다중 주파수 대역 잡음 차폐가 가능한 주파수 선택기판.
