지뢰 장착용 미앤더 탑로딩 안테나

출원번호 : 10-2016-0140920 (출원일: 2016-10-27)

등록번호 : 10-1869285 (등록일: 2018-06-14)

특허권자 : 충남대학교산학협력단

요약 : 본 기술은 지뢰장착용 미앤더 탑로딩 안테나에 관한 것이다. 본 기술의 구현 예에 따르면, 복수 개의 미앤더 라인 구조의 방사소자를 이용하여 지뢰 내부 장착에 용이하도록 소형화된 안테나로서 저주파 대역을 사용하여 매설 시 좋은 회절 특성을 얻을 수 있고, 외부 돌출형 안테나에 비하여 은폐 효과를 최대화 시킬 수 있는 이점이 있다.

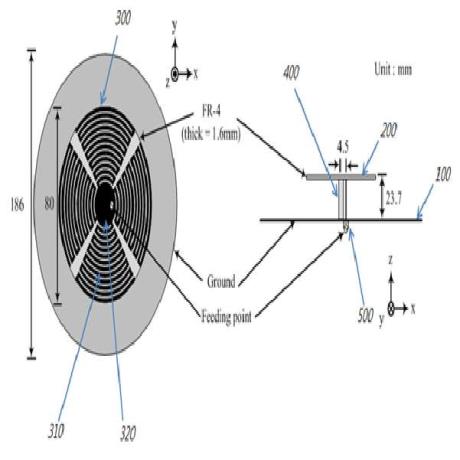

대표청구항 : 접지 기능을 하는 접지판;상기 접지판의 상면으로부터 소정 간격 이격되어 위치하고, 상면에 방사소자를 가질 수 있는 두께를 가진 기판으로 형성되는 탑로딩판;상기 접지판과 평행한 탑로딩판의 상면에 탑로딩되어 방사기능을 하도록 FR-4 기판으로 형성된 상기 탑로딩판 상면에 프린트 형태로 형성되고, 복수 개의 미앤더 라인 구조부를 포함하여 형성되는 방사소자부;상기 접지판과 상기 탑로딩판 사이에 위치하여 상기 탑로딩판을 지지하고, 단락 기능을 하는 단락구조물; 및접지면에 위치하는 급전점과 상기 급전점으로부터 상기 방사소자부에 프로브 급전 방식으로 급전이 이루어지도록 하는 급전선을 구비하는 급전부;를 포함하되,상기 단락구조물은,원통형의 기둥형태로 형성되고, 상기 탑로딩판의 중심을 지지하도록 위치하여 상기 탑로딩판이 상기 접지판의 상면으로부터 소정 간격 이격되어 위치하도록 구성되며,상기 급전부는,상기 단락구조물과 소정 간격 이격되어 임피던스 정합이 이루어지도록 위치하고, 그 상단은 상기 급전점과 수직한 위치에 형성되며, 상기 급전점이 상기 접지판의 하면에 형성되고,상기 방사소자부는 상기 탑로딩판 상면 중심에 소정 직경의 원형부를 형성하는 것이고,상기 미앤더 라인 구조부는 상기 원형부의 가장자리에 부착되는 복수 개의 미앤더 라인 구조를 가지는 도체이고,상기 방사소자의 원형부는 상기 급전점과의 연결부 및 내부에 도체가 아닌 부분을 포함하는 것이고,상기 연결부는 상기 도체가 아닌 부분을 향하여 평면 상 돌출 형성되며, 돌출 방향 전면에 상기 급전부의 상단이 위치하는 것이고,상기 연결부의 돌출 형성된 길이에 따른 임피던스 조절이 가능하여 상기 탑로딩판과 접지판 사이의 간격을 줄일 수 있는 것을 특징으로 하는 지뢰 장착용 미앤더 탑로딩 안테나.
