초월공동 수중운동체의 수동형 캐비테이터 시스템

출원번호 : 10-2015-0087655 (출원일: 2015-06-19)

등록번호 : 10-1570321 (등록일: 2015-11-12)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 초월공동 수중운동체의 수동형 캐비테이터 시스템에 관한 것이다. 상기 수중운동체의 전두부에는 변환형 캐비테이터가 구비되는바, 상기 변환형 캐비테이터는 상기 수중운동체의 발사 초기 원뿔형상을 유지하여 저항과 기진력을 줄이다가 속도가 증가함에 따라 순차적으로 원판형상으로 변한다. 상기 변환형 캐비테이터의 형상변경 시점은 압축공기탱크 내부의 공기압에 따라 조절되는바, 상기 압축공기탱크 내부의 공기압이 크면 클수록 상기 변환형 캐비테이터의 형상변경 시점은 느려지고 상기 압축공기탱크 내부의 공기압이 작으면 작을수록 상기 변환형 캐비테이터의 형상변경 시점은 빨라진다.

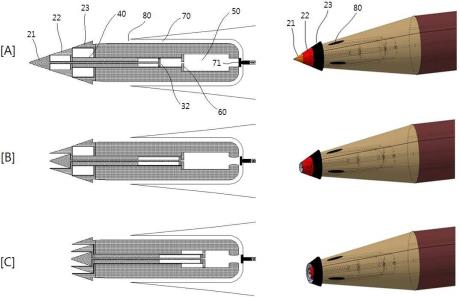

대표청구항 : 수중운동체(10)의 전두부에 설치되며 상기 수중운동체(10)의 발사 시 원뿔형상에서 원판형상으로 변경되는 변환형 캐비테이터(20);상기 변환형 캐비테이터(20)의 후방에 설치되며 내부에 압축공기를 저장하는 압축공기탱크(50); 및상기 수중운동체(10)의 전단부에 설치되며 상기 변환형 캐비테이터(20)의 형상변경 시 상기 압축공기탱크(50) 내부의 압축공기를 상기 수중운동체(10) 외부로 배출하여 인공초월공동을 형성하는 압축공기배출구(80);를 포함하는 초월공동 수중운동체의 수동형 캐비테이터 시스템으로서,상기 변환형 캐비테이터(20)는 2개 이상의 캐비테이터요소를 구비하는바, 각각의 캐비테이터요소는 상기 수중운동체(10)의 발사 초기에는 전후 방향으로 층을 이루어 원뿔형상을 이루다가 상기 수중운동체(10)의 속도가 증가하면 전방의 캐비테이터요소가 후방의 캐비테이터요소 안으로 순차적으로 삽입되어 함몰되면서 최종적으로는 원판형상을 이루며,상기 압축공기탱크(50)는 상기 변환형 캐비테이터(20)의 형상변경에 따라 내부의 압축공기를 상기 압축공기배출구(80)로 배출하되,상기 변환형 캐비테이터(20)의 형상변경 시점은 상기 압축공기탱크(50) 내부의 공기압에 따라 조절되는바, 상기 압축공기탱크(50) 내부의 공기압이 크면 클수록 상기 변환형 캐비테이터(20)의 형상변경 시점은 느려지고 상기 압축공기탱크(50) 내부의 공기압이 작으면 작을수록 상기 변환형 캐비테이터(20)의 형상변경 시점은 빨라지는 것을 특징으로 하는 초월공동 수중운동체의 수동형 캐비테이터 시스템.
