초지기상 종이의 휨강성 측정장치 및 측정방법

출원번호 : 10-2006-0093165 (출원일: 2006-09-25)

등록번호 : 10-0808992 (등록일: 2008-02-25)

특허권자 : 충남대학교산학협력단

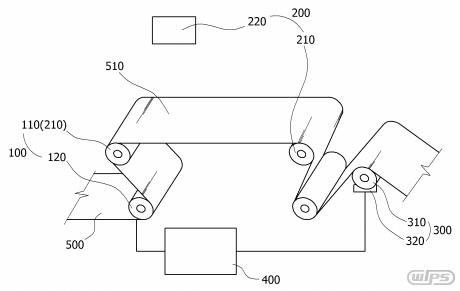

요약 : 본 발명은 초지기상 종이의 휨강성 측정장치 및 측정방법에 관한 것으로서, 특히, 구동롤러와 제동롤러가 구비되는 인장력조절부와 인장된 종이의 주름 형태를 측정하는 주름측정부와 종이의 인장력을 측정하는 인장력측정부와 D =Fa2 / bπ2{n2(n2+1)(a/b)4-1}의 계산식을 통해 종이의 휨강성을 계산하는 제어부를 포함하여 구성되는 휨강성 측정장치 및 측정방법을 통해, 종이의 휨강성 데이터를 제지공정에 즉각적으로 피드백시켜서 규격미달 또는 불량 제품의 초과 생산을 방지하여 생산효율을 증대시키는 특징이 있다.

대표청구항 : 종이의 인장력이 조절되도록 구동롤러와 제동롤러가 구비되는 인장력조절부와, 종이의 유동 라인상에 설치되어 상기 인장력조절부에 의해 인장된 종이의 주름 형태를 측정하는 주름측정부와, 유동 라인상에 설치되어 종이의 인장력을 측정하는 인장력측정부와, 측정된 종이의 인장력과 주름 형태에 의해 계산된 휨강성을 통해 종이의 인장력이 조정되도록 상기 주름측정부 및 인장력측정부와 전기적으로 연결되는 제어부를 포함하는 것을 특징으로 하는 초지기상 종이의 휨강성 측정장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3508017000826
