출원번호 : 10-2013-0157974 (2013년12월18일)
등록번호 : 10-1548825 (2015년08월25일)
특허권자 : 한밭대학교

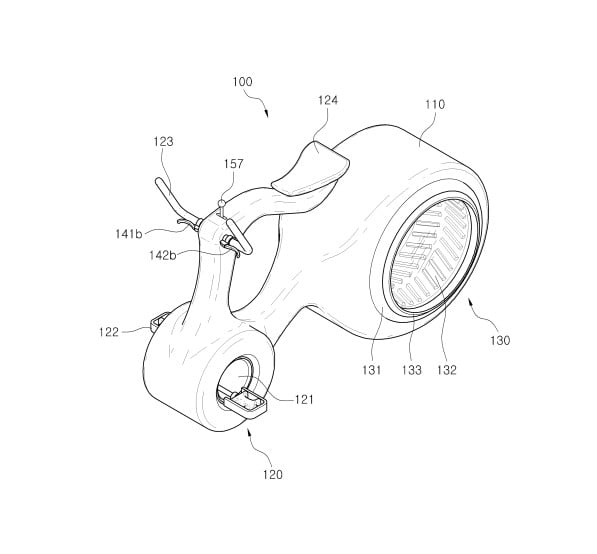

요약 : 본 발명은 친환경 헬스 세탁기에 관한 것으로서, 보다 상세하게는 케이스; 상기 케이스의 내부에 위치되고 외주
연에 톱니바퀴가 형성되어 상기 케이스의 좌우측을 관통하는 원통형의 제1하우징과, 상기 제1하우징의 좌우측에
연결되어 외부의 힘에 의해 상기 제1하우징을 회전시키는 페달과, 상기 제1하우징의 상측에 위치되는 핸들과, 상
기 핸들의 후방 및 상기 케이스의 말단에 형성되어 사람이 앉을 수 있도록 의자 형태로 형성되는 안장을 포함하
는 자전거부; 상기 케이스의 내부 및 상기 제1하우징의 후방에 형성되어 상기 케이스의 일측면을 관통하는 원통
형의 제2하우징과, 상기 제2하우징의 내부에 형성되고 상기 제2하우징의 관통면과 같은 방향의 일측면이 개구되
는 원통형의 드럼과, 상기 제2하우징 관통면에 형성되는 제2개폐문과, 상기 제2하우징의 타측면 중앙을 관통하도
록 형성되어 상기 제2하우징의 내부에서는 상기 드럼을 회전시키고 상기 제2하우징의 외부에서는 제2스프로킷을
형성하는 드럼축을 포함하는 제2세탁부; 상기 드럼으로 물을 공급하는 공급관과, 상기 드럼의 물을 배수하는 배
수관을 포함하는 급수부; 및 상기 제1하우징과 제2스프로킷의 사이에 형성되고 상기 제1하우징의 톱니바퀴와 제1
타이밍벨트로 연결되고 점차 작은 크기로 형성되는 다수개의 제1기어바퀴와, 상기 제1기어바퀴와 바퀴축으로 연
결되고 상기 제2스프로킷과 제2타이밍벨트로 연결되는 제2기어바퀴를 포함하는 구동부;가 포함되는 것을 특징으
로 한다. 본 발명에 일 실시예에 따른 친환경 헬스 세탁기는 자전거부의 페달을 밟을 때 발생하는 구동력을 이용
하여 세탁물을 세탁할 수 있기 때문에 세탁시에 필요한 전력 소모를 줄일 수 있다.
