카메라용 브라켓 The bracket for cammera

출원번호 : 10-2018-0105638 (2018년09월05일)

등록번호 : 10-1941161 (2019년01월16일)

특허권자 : 주식회사 에이스타하이테크

요약 :

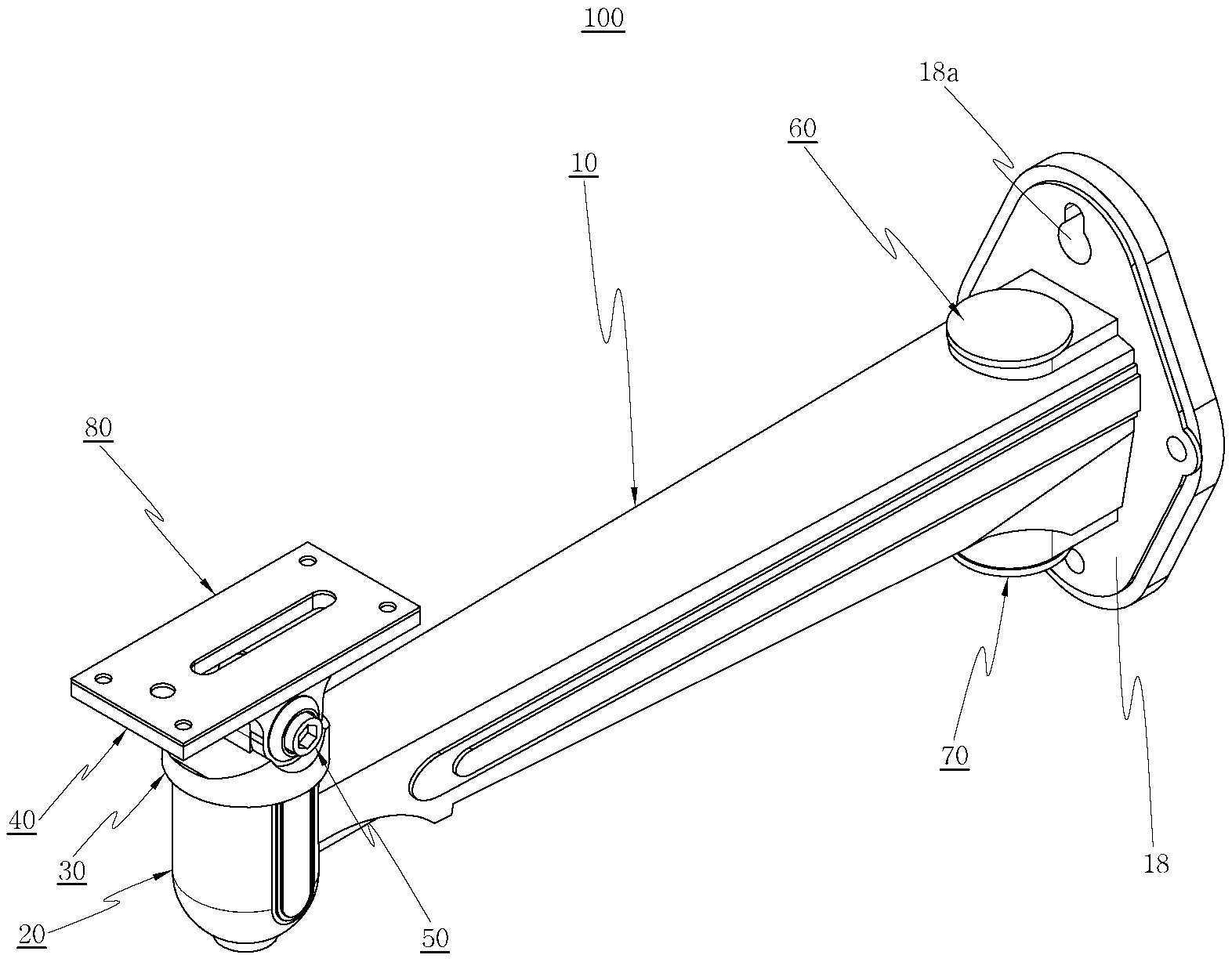

본 발명은 카메라용 브라켓에 관한 것으로, 벽면을 통과하는 케이블을 내부에 수용할 수 있도록 일측이 개구되어 형성되는 몸체와, 상기 몸체의 상측에 형성되는 제1관통홀과, 상기 제1관통홀에 대향되도록 몸체의 하측에 형성되는 제2관통홀을 구성한 고정부; 상기 고정부의 전방에 상하방향으로 형성되는 거치부; 볼트 결합을 통해 상기 거치부에 고정결합되는 결합축과, 상기 결합축의 상부에 일체로 형성되어 거치부의 상면에 안착되는 안착대와, 상기 안착대의 상부에 일체로 형성되는 고정돌부를 구성한 결합부; 상기 결합부의 고정돌부의 양측에 밀착설치되어 상기 고정돌부를 중심으로 각도조절되는 한 쌍의 회전돌부와, 카메라 장착을 위해 상기 회전돌부에 일체로 형성되는 장착판을 구성한 회동거치대; 상기 고정돌부와 회전돌부를 체결하여 각도조절된 회동거치대를 결합부에 고정시키는 체결볼트; 상기 고정부의 제1, 2관통홀에 탈착가능하게 결합되는 제1, 2마개;를 포함하여 이루어져, 상기 제1, 2마개의 선택적인 탈착 또는 제1, 2마개의 절개를 통해 벽면을 통과하여 고정부의 몸체 내부로 수용된 케이블을 현장 상황에 따라 제1, 2관통홀로 선택적으로 통과시킬 수 있는 것을 특징으로 한다.
