캡빔과 일체화된 종방향 거더를 이용한 교량 제작 및 시공방법

출원번호 : 10-2013-0111254 (출원일: 2013-09-16)

등록번호 : 10-1403428 (등록일: 2014-05-28)

특허권자 : 충남대학교산학협력단

요약 : 파일을 설치 한 후, 파일 두부에 캡빔과 일체화된 종방향 거더를 일체로 시공한 후 바닥판을 시공하여 시공되는 캡빔과 일체화된 종방향 거더를 이용한 교량 제작 및 시공방법에 관한 것으로서 상기 시공방법은 교량길이 연장방향(A1 방향)을 따라 서로 이격거리(L)에 의하여 이격 시공하되, 상기 이격거리(L)를 가지고 시공되는 2개의 파일 사이사이에는 중간부위(L/2)에서 상기 연장방향으로부터 횡 방향으로 이격된 위치에 다시 교량길이 연장방향(A2 방향)으로 역시 서로 이격거리(L)에 의하여 이격 시공되도록 파일을 설치하는 단계를 포함한다.

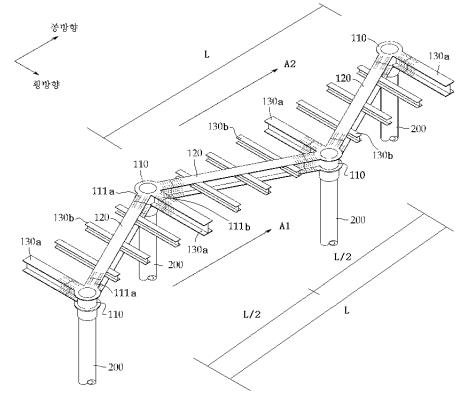

대표청구항 : 교량길이 연장방향(A1 방향)을 따라 서로 이격거리(L)에 의하여 이격 시공하되, 상기 이격거리(L)를 가지고 시공되는 파일(200) 사이에는 중간부위(L/2)에서 상기 교량길이 연장방향(A1 방향)으로부터 횡 방향으로 이격된 위치에 다시 교량길이 연장방향(A2 방향)으로 역시 서로 이격거리(L)에 의하여 이격 시공되도록 파일(200)을 설치하고,연결브라켓(111a,111b)이 외주면에 일체로 형성된 캡빔(110)을 상기 A1 방향과 A2 방향으로 설치된 파일(200) 두부에 각각 설치하고, 상기 캡빔(110)의 외주면에 일체로 형성된 연결브라켓(111a)을 이용하여 종방향 거더(120)를 바닥판(300)을 기준으로 바닥판 하부에 대각선 방향으로 위치한 캡빔(110)과 캡빔(110) 사이에 설치하고, 캡빔(110)의 외주면에 일체로 형성된 다른 연결브라켓(111b)에 횡방향 거더(130a)를 설치함으로서 육상 제작된 종방향 거더조립체(100)를 파일(200)에 설치하고,상기 종방향 거더조립체(100)에 바닥판(300)을 설치하는 단계를 포함하는 것을 특징으로 하는 캡빔과 일체화된 종방향 거더를 이용한 교량 제작 및 시공방법.
