코니컬 방사패턴을 갖는 컨테이너 ＲＦＩＤ태그용 폴디드역Ｆ형 안테나

출원번호 : 10-2007-0051569 (출원일: 2007-05-28)

등록번호 : 10-0911861 (등록일: 2009-08-05)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 컨테이너 RFID태그용 폴디드 역F형 안테나에 관한 것이다. 본 발명의 바람직한 실시예에 따른 안테나는, 접지면에 안착되는 유전체와, 이 유전체 상부에 안착되며 마주하는 일 개방 연장라인에 대해 대칭을 이루는 한 쌍의 장방형 또는 정방형 수평소자와, 일 개방 연장라인으로부터 접지면 방향으로 연장되어 접지면과 단락되는 수직소자와, 수평소자의 타 개방 연장라인의 연장선으로부터 접지면 방향으로 연장되는 급전라인, 및 연장선으로부터 접지면 방향으로 연장되어 접지면과 단락되는 연장수직소자를 포함하며, 여기서 수평소자는 중앙의 수직간극에 대해 좌·우 대칭을 이루는 제1 미앤더 라인부 및 제2 미앤더 라인부를 구성한다. 본 발명에 의하면, 저자세를 통해 소형화를 이루면서 금속표면에 장착 가능하며, 코니컬 방사패턴을 형성하여 컨테이너가 밀집·적층된 환경에서 RFID리더와 원활한 통신을 수행할 수 있다.

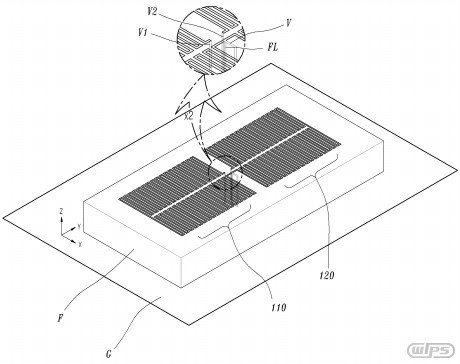

대표청구항 : 접지면(G); 상기 접지면(G)에 안착되는 유전체(F); 및 상기 유전체(F)의 상측 면으로, 정방형 또는 장방형으로 이루어진 한 쌍의 미앤더(111, 112) 구조를 갖고 임의의 축(Y) 방향으로 대칭되되 외주부 일단이 상호 연결되는 제1 수평소자(110)와, 정방형 또는 장방형으로 이루어진 한 쌍의 미앤더(121, 122) 구조를 갖고 임의의 축(Y) 방향으로 대칭되되 외주부 일단이 상호 연결되는 제2 수평소자(120)를 포함하되 상기 제1 수평소자(110)의 일측 개방단(112a)과 대향되는 상기 제2 수평소자(120)의 일측 개방단(122a)이 상호 연결되도록 연장선(BL)을 형성하고, 상기 제1 수평소자(110)의 타측 개방단(111a) 및 상기 제2 수평소자(120)의 타측 개방단(121a)이 상기 접지면(G)으로 수직하게 각각 접속되는 수직소자(V1, V2)를 구비하며, 상기 연장선(BL)으로부터 상기 접지면(G) 방향으로 수직하게 연장되는 급전라인(FL) 및 상기 연장선(BL)으로부터 수평하게 연장된 후 상기 접지면(G)으로 수직하게 접속되는 연장 수직소자(V)를 구성하는 것을 특징으로 하는 코니컬 방사패턴을 갖는 컨테이너 RFID 태그용 폴디드 역 F형 안테나.
