콘크리트 인장강도 시험방법

출원번호 : 10-2015-0175874 (출원일: 2015-12-10)

등록번호 : 10-1663167 (등록일: 2016-09-29)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 콘크리트 정적 및 동적재료특성 평가용 복합 시험장치 및 이를 이용한 콘크리트 강도 시험방법에 관한 것으로서, 구체적으로는 크리프시험, 압축강도시험, 내충격시험, 일반재히 휨강도시험, 급속재하 휨강도시험, 일반재하 인장강도시험, 급속재하 인장강도시험을 필요에 따라 하나의 시험장치에서 시험할 수 있도록 설계된 콘크리트 강도 복합 시험장치 및 이를 이용한 콘크리트 강도 시험방법에 관한 것이다.

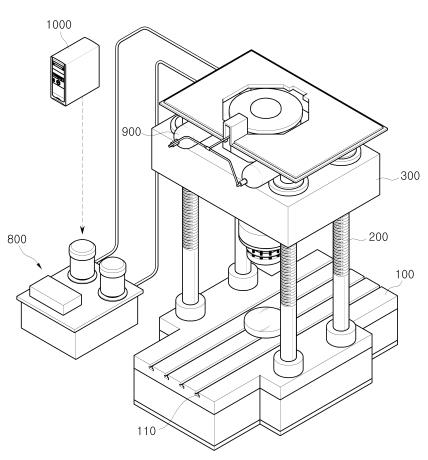

대표청구항 : 상면이 평판으로 형성된 받침대(100);외주연에 나사산이 형성된 원기둥형 부재로서, 상기 받침대(100) 상면 양 측부에 한 쌍씩 나란히 구비된 기둥부(200); 상기 받침대(100) 상공에 수평으로 구비되는 프레임부재로서, 상기 기둥부(200) 각각이 삽입되는 관통홈이 구비되어 있고, 상기 관통홈에는 인가되는 전원에 의해 상기 기둥부의 나사산을 따라 회전하는 회전부(320)가 구비되어 있어 상기 회전부(320)의 회전에 따라 높이가 조절되는 본체부(300); 상기 본체부(300)의 중심부를 관통한 상태로 고정된 유압실린더(400); 상기 유압실린더(400) 상부와 연통되어 있고, 제1유압관(10), 제2유압관(20) 및 제3유압관(30) 연결되어있어 유압의 흐름을 제어하는 유압밸브부(500); 상기 유압실린더(400)의 내경에 위치하여 상기 유압실린더(400) 내부로 유입되는 유압에 따라 일정변위로 상하운동하도록 구비된 유압피스톤(600); 상기 유압피스톤(600) 하부면에 결합되어 상기 받침대(100) 위에 배치된 시험체에 압력을 가하는 재하지그(700); 제어신호에 따라 상기 제1유압관(10)을 통해 상기 유압밸브부(500)에 유압용오일을 공급하거나, 상기 유압밸브부(500)에서 상기 제2유압관(20)을 통해 배출되는 유압용오일을 수급하도록 구성된 유압유닛(800);제어신호에 따라 상기 유압밸브부(500)에서 상기 제3유압관(30)을 통해 공급되는 유압용오일을 내부에 충전시키거나, 충전된 유압용오일을 상기 제3유압관(30)을 통해 상기 유압밸브부(500)로 급속 배출하도록 구성된 어큐물레이터(accumulator,900); 및 상기 유압밸브부(500), 유압유닛(800) 및 어큐물레이터(900)에 대한 제어신호를 생성하는 제어부(1000); 를 포함하여 구성되되, 상기 제어신호는 크리프신호, 일반재하신호 및 급속재하신호로 분류되고,상기 제어부(1000)가 크리프신호를 생성한 경우에는, 상기 유압밸브부(500)가 상기 유압유닛(800)에서 수급한 유압용오일을 상기 유압실린더(400)에 제공하여 상기 재하지그(700)를 통해 시험체에 가해지는 하중이 일정하게 유지되도록 하고,상기 제어부(1000)가 일반재하신호를 생성한 경우에는, 상기 유압밸브부(500)가 상기 유압유닛(800)에서 수급한 유압용오일을 상기 유압실린더(400)에 지속적으로 정량 공급하여 상기 재하지그(700)를 통해 시험체에 가해지는 하중이 점증하도록 하고, 상기 제어부(1000)가 급속재하신호를 생성한 경우에는, 상기 유압밸브부(500)가 상기 유압유닛(800)에서 수급한 유압용오일을 상기 제3유압관(30)을 통해 상기 어큐물레이터(900)로 공급하도록 한 후, 상기 어큐물레이터(900) 내부에 유압용오일의 충전(充塡)이 완료되면 상기 어큐물레이터(900)가 내부에 충전된 유압용오일을 상기 제3유압관(30)을 통해 상기 유압밸브부(500)를 거쳐 상기 유압실린더(400)에 급속 제공하여 상기 재하지그(700)를 통해 시험체에 가해지는 하중이 급증하도록 것을 특징으로 하는 콘크리트 강도 복합 시험장치를 이용하여 하기 각 단계로 이루어지는 콘크리트 인장강도 시험방법.(a) 상기 받침대(100)로부터 일정높이에 형성된 수평지지대(1410), 상기 수평지지대(1410)의 양단과 각 일단이 연결되어 상기 수평지지대(1410)를 지지하는 한 쌍의 수직지지대(1420) 및 상기 수평지지대(1410)에서 하방향으로 결합된 시험체상단결합구(1430)를 포함하여 구성되고, 상기 수평지지대(1410) 상단 양측부에 홀이 형성된 인장용지지대(1400); 를 상기 받침대(100) 상면에 설치하되, 상기 수직지지대(1420)의 각 하단을 상기 받침대(100) 상면에 고정시키고, 상하이동이 자유롭도록 상기 인장용지지대(1400)의 홀에 각각 삽입된 한 쌍의 수직프레임(1510), 상기 수직프레임(1510)의 상단부와 결합된 천장프레임(1520), 상기 수직프레임(1510)의 하단부와 결합된 바닥프레임(1530) 및 상기 바닥프레임(1530)에서 상방향으로 결합된 시험체하단결합구(1540)을 포함하여 구성된 인장프레임(1500); 을 상기 재하지그(700)와 결합시키되, 상기 천장프레임(1520)을 상기 재하지그의 하단과 결합시키는 단계;(b) 상기 시험체상단결합구(1430)와 시험체하단결합구(1540)가 각각 아령형 인장시험체(3)의 상단과 하단을 잡아 물도록 설치하는 단계; (c) 상기 본체부(300)의 높이를 조절하는 단계;(d) 상기 제어부(1000)가 일반재하신호를 생성하여 상기 유압실린더(400) 내에서 점증하는 유압에 의해 상기 인장프레임(1500)이 하방으로 이동하려는 힘으로써 상단의 위치가 고정된 아령형 인장시험체(3)에 하방향 인장력을 가하는 단계; 및(e) 상기 아령형 인장시험체(3)의 파괴시까지의 인장변위 및 응력 중 어느 하나 이상을 체크하는 단계;
