탈착 가능한 트랙터 추가휠 부착장치

기계
탈착 가능한 트랙터 추가휠 부착장치

출원번호 : 10-2019-0020940 (출원일: 2019-02-22)

등록번호 : 10-1986301 (등록일: 2019-05-30)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 탈착 가능한 트랙터 추가휠 부착장치에 관한 것으로, 더욱 상세하게는 트랙터에 장착된 바퀴보다 큰 직경의 바퀴를 장착할 수 있는 추가휠을 트랙터의 휠에 부착하여 열악한 조건에서의 견인력을 향상시킬 수 있도록 함과 아울러 트랙터에 이미 장착된 휠에 대한 추가적인 가공없이 그대로 부착하여 사용할 수 있도록 하여 간편하게 장착 및 탈거할 수 있는 추가휠 부착장치에 관한 것이다.

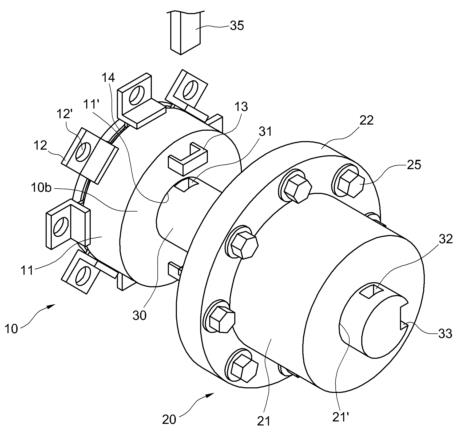

대표청구항 : 트랙터에 구비된 트랙터 휠에 탈착 가능하게 부착되는 휠결합부; 트랙터 휠에 비해 큰 직경의 바퀴가 장착되는 추가휠; 및 휠결합부와 추가휠을 연결하여 트랙터 휠의 회전력을 추가휠로 전달하는 연결축;을 포함하고, 휠결합부는 트랙터 휠에 구비된 복수의 볼트구멍들을 연결하는 내접원에 비해 작은 직경으로 형성되며 중앙에 연결축이 삽입되는 관통공이 형성된 보스와, 트랙터 휠의 볼트구멍에 대응하는 구멍이 형성되며 보스의 부착면측에 설치되어 보스와 트랙터 휠을 연결하는 복수 개의 경첩과, 보스의 노출면에 설치되어 연결축의 고정을 위한 고정핀이 삽입되는 고정브래킷을 포함하며, 추가휠은 중앙에 연결축이 삽입되는 관통공이 형성된 보스와, 바퀴가 장착될 수 있도록 보스의 일측 단부에 일체로 형성되고 다수의 볼트가 각각 체결되는 볼트구멍이 형성된 휠본체 및 연결축에 보스와 휠본체를 고정하도록 휠본체의 배면에 구비되어 볼트와 너트에 의해 조임되는 휠고정부를 포함하고, 연결축의 일측 단부에는 휠결합부의 고정 브래킷을 관통한 고정핀이 삽입되는 제1고정홈이 형성되고, 연결축의 타측 단부에는 추가휠이 이탈하지 않도록 이탈방지핀이 삽입되는 제2고정홈이 형성되되, 휠결합부를 형성하는 보스의 부착면측 외주면에 원주방향의 레일이 구비되고, 레일에 경첩이 이동 가능하게 설치되어 트랙터 휠의 볼트구멍 위치에 대응하도록 경첩이 레일을 따라 이동되는 것을 특징으로 하는 탈착 가능한 트랙터 추가휠 부착장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3519234000350
