터널 라이닝 건전성 평가용 측정 데이터를 비파괴 방식으로 수집하는 측정장치

기계
터널 라이닝 건전성 평가용 측정 데이터를 비파괴 방식으로 수집하는 측정장치

출원번호 : 10-2019-0015449 (출원일: 2019-02-11)

등록번호 : 10-2176597 (등록일: 2020-11-03)

특허권자 : 충남대학교산학협력단

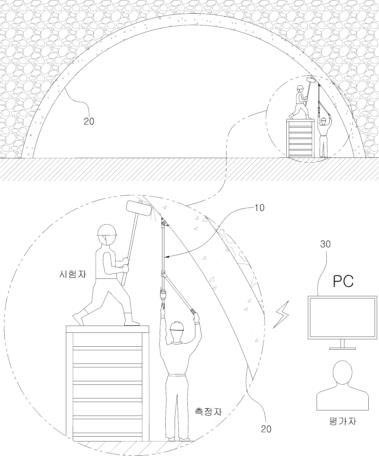

요약 : 본 발명의 터널 라이닝 건전성 평가용 비파괴검사장치는, 터널 라이닝의 건전성 평가를 신속하게 진행하기 위해, 종래의 터널 라이닝의 곡면에 그리스를 도포하여 감지기를 부착한 후 감지하는 방식이 아닌 터널 라이닝 곡면에 대응하여 감지기를 접촉한 후 하중재하를 통해 터널 라이닝의 건전성 평가를 기계적으로 진행하고, 힌지가 형성된 두 개의 하중재하축의 회전과 길이 조절에 의해 터널 라이닝 곡면의 곡률에 대응하여 감지기가 접촉되게 한 후 터널 라이닝의 건전성 평가를 기계적으로 진행하는 발명에 관한 것이다.

대표청구항 : 터널 라이닝 건전성 평가용 측정 데이터를 비파괴 방식으로 수집하는 측정장치에 있어서,일측은 하중재하축부(200)에 결합되고, 타측은 터널 라이닝의 곡면상에 접촉되어 터널 라이닝의 곡면에서 전달되는 충격에 의한 진동을 감지하여 데이터변환부(300)로 감지신호를 전송하는 감지기부(100)와;상기 감지기부(100)가 진동을 감지할 수 있도록, 감지기부(100)가 터널 라이닝 곡면상의 특정 위치, 높이, 방향, 기울기로 접촉되도록 조절하는 하중재하축부(200)와;상기 감지기부(100)에서 전송하는 감지신호를 수신하여 터널 라이닝 건전성 평가를 위한 평가 데이터로 변환하고, 변환된 데이터를 외부의 터널 라이닝 건전성 평가수단으로 전송하는 데이터변환부(300);를 포함하여 구성되고,상기 하중재하축부(200)는,봉 형태로 형성되되, 일측에는 제1힌지(211)가 형성되어 감지기부(100)와 힌지 결합하고, 타측에는 제1손잡이(212)가 형성되며, 힌지 결합된 감지기부(100)가 힌지 회동 하도록 하는 제1하중재하축(210)과,봉 형태로 형성되되, 일측에는 제2힌지(221)가 형성되어 제1하중재하축(210)과 힌지 결합하고, 타측에는 제2손잡이(222)가 형성되며, 힌지 결합된 제1하중재하축(210) 상에서 이동이 가능하도록 제2힌지(221) 일측에 이동 브라켓(223)이 형성되는 제2하중재하축(220)을 포함하고,상기 제2하중재하축(220)은 감지기부(100)가 터널 라이닝 곡면상의 특정 위치, 높이, 방향, 기울기로 접촉되도록 제1하중재하축(210) 상에서 회동 및 이동이 조절되는 것을 특징으로 하는 터널 라이닝 건전성 평가용 측정 데이터를 비파괴 방식으로 수집하는 측정장치.
