통신 성능 향상을 위한 심우주 탐사선의 RF 전치단

출원번호 : 10-2018-0109994 (출원일: 2018-09-14)

등록번호 : 10-2034686 (등록일: 2019-10-15)

특허권자 : 충남대학교산학협력단

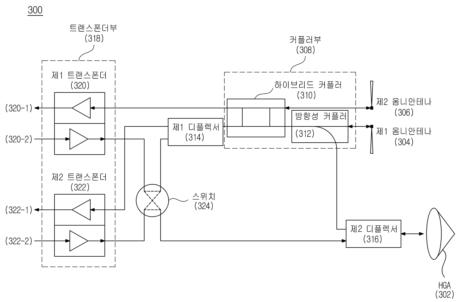

요약 : 심우주 탐사선의 RF 전치단이 제공된다. 본 발명의 일 실시예에 따른 심우주 탐사선의 RF 전치단은 지상의 기지국과 신호를 송수신하는 적어도 하나의 제1 안테나; 각각 적어도 하나의 주변 기기와 신호를 송수신하는 제2 안테나 및 제3 안테나; 상기 제1 안테나를 통해 수신되는 제1 수신 신호와 상기 제2 안테나 및 상기 제3 안테나를 통해 각각 수신되는 제2 수신 신호 및 제3 수신 신호를 기설정된 방식으로 복조하는 제1 트랜스폰더 및 제2 트랜스 폰더를 구비하는 트랜스폰더부; 상기 제3 안테나에 연결되어 상기 제3 수신 신호를 상기 제1 트랜스폰더로 전송하는 커플러부; 및 상기 트랜스폰더부와 상기 커플러부 사이에 배치되어 상기 커플러부를 통과한 상기 제1 수신 신호 및 상기 제1 수신 신호를 상기 제2 트랜스폰더로 전송하는 제1 디플렉서를 포함한다.

대표청구항 : 지상의 기지국과 신호를 송수신하는 적어도 하나의 제1 안테나;각각 적어도 하나의 주변 기기와 신호를 송수신하는 제2 안테나 및 제3 안테나;상기 제1 안테나를 통해 수신되는 제1 수신 신호와 상기 제2 안테나 및 상기 제3 안테나를 통해 각각 수신되는 제2 수신 신호 및 제3 수신 신호를 기설정된 방식으로 복조하는 제1 트랜스폰더 및 제2 트랜스 폰더를 구비하는 트랜스폰더부; 상기 제3 안테나에 연결되어 상기 제3 수신 신호를 상기 제1 트랜스폰더로 전송하는 커플러부; 및상기 트랜스폰더부와 상기 커플러부 사이에 배치되어 상기 커플러부를 통과한 상기 제1 수신 신호 및 상기 제2 수신 신호를 상기 제2 트랜스폰더로 전송하는 제1 디플렉서를 포함하며,상기 커플러부는, 상기 제2 안테나에 연결되어 제1 수신 신호와 상기 제2 수신 신호를 커플링하는 방향성 커플러(directional coupler); 및 상기 제3 수신 신호와 상기 방향성 커플러를 통과한 상기 제1 수신 신호 및 상기 제2 수신 신호를 커플링하고, 커플링된 상기 제1 수신 신호, 상기 제2 수신 신호 및 상기 제3 수신 신호를 상기 트랜스폰더부로 전송하는 하이브리드 커플러(hybrid coupler)를 포함하고,상기 트랜스폰더부는, 각각 기저대역 신호를 인가받아 기설정된 방식으로 상기 제1 안테나를 통해 송신할 제1 송신 신호와 상기 제2 안테나 및 상기 제3 안테나를 통해 각각 송신할 제2 송신 신호 및 제3 송신 신호로 변조하고,상기 커플러부는, 스위치로부터 상기 제1 디플렉서를 통해 수신된 상기 제2 송신 신호 및 상기 제3 송신 신호를 각각 제2 안테나 및 상기 제3 안테나 중 어느 하나로 전송하고,상기 제3 안테나에서 수신된 상기 제3 수신 신호는 상기 방향성 커플러를 통과하지 않고 상기 하이브리드 커플러를 통과한 후 상기 제1 디플렉서를 통과하지 않고 곧바로 상기 제1 트랜스 폰더로 전송되고,상기 제2 안테나에서 수신된 상기 제2 수신 신호는 상기 방향성 커플러를 통과하고 상기 하이브리드 커플러를 통과한 후 상기 제1 디플렉서를 통과하고 상기 제2 트랜스 폰더로 전송되는, RF 전치단.
