파력발전 방파제의 수차터빈

출원번호 : 10-2014-0049121 (출원일: 2014-04-24)

등록번호 : 10-1507352 (등록일: 2015-03-25)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 파력발전 방파제의 수차터빈에 관한 것으로, 더욱 상세하게는 상기 수차터빈을 형성하고자 하는 위치에 일정거리 이격되어 형성되는 기어부와, 상기 기어부 양측으로 구비되는 회전축과, 상기 회전축에 대수 구비되는 회전날개를 포함하며, 상기 회전날개는 상기 회전축과 평행하게 형성되는 외측의 외면과 상기 회전축의 횡방향 내측에 고정되는 고정면과, 상기 고정면으로부터 횡방향 외측의 상기 외면 방향으로 완곡되는 완곡면을 포함하는 내면을 포함하는 것을 특징으로 하는 파력발전 방파제의 수차터빈에 관한 것이다.

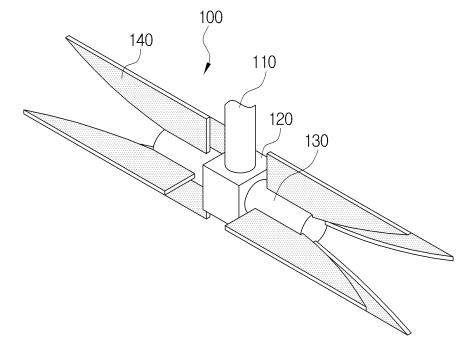

대표청구항 : 해저면에 형성되는 사석 마운드(1)와, 상기 사석 마운드(1) 상부면에 형성되는 케이슨(2)과, 회전에 의해 전기에너지를 발생시키는 수차터빈을 포함하는 파력발전 방파제의 수차터빈에 있어서,상기 수차터빈을 형성하고자 하는 위치에 일단이 고정되는 고정부(110);상기 고정부(110) 타단에 형성되는 기어를 포함하는 기어부(120);상기 기어부(120) 양측 횡방향으로 형성되는 회전축(130); 및상기 회전축(130) 길이방향으로 다수 형성되는 회전날개(140);를 포함하며,상기 회전날개(140)는상기 회전축(130)과 평행하게 형성되는 외측의 외면(141); 및상기 회전축(130)의 횡방향 내측에 고정되는 고정면(142-1)과, 상기 고정면(142-1)으로부터 횡방향 외측의 상기 외면(141) 방향으로 완곡되는 완곡면(142-2)을 포함하는 내면(142);을 포함하는 것을 특징으로 하는 파력발전 방파제의 수차터빈.
