파력발전 방파제의 수차터빈

출원번호 : 10-2014-0049119 (출원일: 2014-04-24)

등록번호 : 10-1559831 (등록일: 2015-10-06)

특허권자 : 충남대학교산학협력단

요약 : 본 발명에 따른 풍력발전 방파제의 수차터빈은 케이슨의 일측에 일단이 고정되는 고정부, 상기 고정부 타단에 형성되는 기어부 및 상기 기어부 양측 횡방향으로 형성되는 회전축에 다수의 회전날개가 구비되는 파력발전 방파제의 수차터빈을 형성함으로써, 기어부 양측으로 회전축이 구비되어 회전날개의 손상 시, 손상된 회전날개가 구비된 회전축만 교체할 수 있으므로, 회전축 전체를 교체해야 할 필요가 없으며, 빠른 수리로 인한 수리시간 감소와 수리비용이 저감되는 장점이 있을 뿐만 아니라, 상기 고정부를 중심으로 각각 회전되는 회전축을 형성함으로써, 불균일하게 유입되는 파랑에너지에 따라 각각의 회전축이 대응하여 회전하므로, 함께 회전되기 위해 버려지는 파랑에너지를 효율적으로 이용할 수 있는 장점이 있는 풍력발전 방파제의 수차터빈에 관한 것이다.

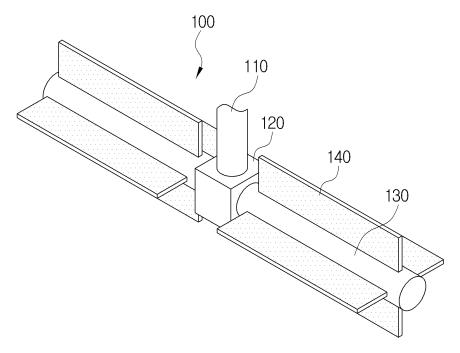

대표청구항 : 해저면에 형성되는 사석 마운드(1)와, 상기 사석 마운드(1) 상부면에 형성되는 케이슨(2)과, 회전에 의해 전기에너지를 발생시키는 수차터빈을 포함하는 파력발전 방파제의 수차터빈에 있어서,상기 수차터빈을 형성하고자 하는 위치에 일단이 고정되는 고정부(110);상기 고정부(110) 타단에 형성되는 헬리컬기어(helical gear)를 포함하는 기어부(120);상기 기어부(120) 양측 횡방향으로 형성되는 회전축(130); 및상기 회전축(130) 길이방향으로 다수 형성되는 회전날개(140);를 포함하되,상기 회전축(130)은상기 기어부(120)를 중심으로 각각 형성되는 분리형 회전축(130-2)으로 형성되어 분균일하게 유입되는 파랑에너지에 따라 각각의 회전축(130)이 대응하여 회전되며, 상기 회전날개(140)와의 결합 및 분리가 용이하도록 상기 회전축(130) 길이방향으로 상기 회전날개(140)가 결합되는 결합홈(131)을 포함하는 것을 특징으로 하는 파력발전 방파제의 수차터빈.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3515422000622
