표면에 구리입자가 도입된 탄소나노섬유의 제조방법 및 이에 의해 제조되는 탄소나노섬유

출원번호 : 10-2014-0150115 (출원일: 2014-10-31)

등록번호 : 10-1638546 (등록일: 2016-07-05)

특허권자 : 충남대학교산학협력단

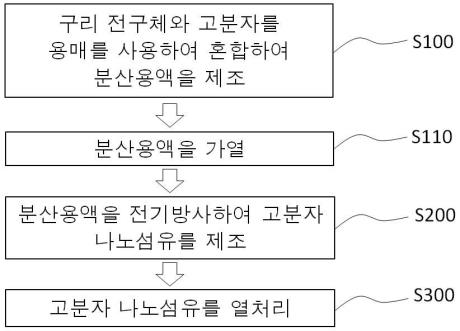

요약 : 표면에 구리입자가 도입된 탄소나노섬유의 제조방법이 개시된다. 본 발명의 표면에 구리입자가 도입된 탄소나노섬유의 제조방법은, (a) 구리 전구체와 고분자를 용매에 혼합하여 분산용액을 제조하는 단계; (b) 상기 분산용액을 전기방사하여 구리이온이 포함된 나노섬유를 제조하는 단계; 및 (c) 상기 나노섬유를 열처리하는 단계를 포함하는 것을 특징으로 한다. 본 발명에 의하면, 바이오센서용 탄소전극재로서의 탄소나노섬유 표면에 구리입자를 도입함으로써 우수한 글루코스 센싱 민감도를 구현할 수 있게 된다.

대표청구항 : 고분자 100중량부 대비 구리 전구체 50 내지 300 중량부를 용매에 혼합하여 분산용액을 제조하는 단계;상기 분산용액을 40 내지 60℃의 온도에서 4 내지 6시간 가열하는 단계;상기 분산용액을 전기방사하여 구리이온이 포함된 나노섬유를 제조하는 단계; 및상기 나노섬유를 1 내지 5℃/min의 속도로 승온시키고 최종적으로 200 내지 300℃에서 2 내지 6시간 동안 1차 열처리한 후, 5 내지 10℃/min의 속도로 승온시키고 최종적으로 500 내지 2500℃에서 0.5 내지 3시간 동안 2차 열처리하는 단계를 포함하여 이루어지는 것을 특징으로 하는 표면에 구리입자가 도입된 탄소나노섬유의 제조방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3516292000723
