출원번호 : 10-2018-0062770 (2018년05월31일)
등록번호 : 10-2129397 (2020년06월26일)
특허권자 : 명지대학교 산학협력단
요약 : 본 발명은 한옥의 기둥 면진구조에 관한 것으로서, 더욱 상세하게는 지진 또는 외력에 의한 진동 발생시, 상방으로는 주초석으로부터 기둥의 이탈을 억제하고 측방으로는 기둥이 이동되었다가 원위치로 복원되도록 구성함으로써, 면진 효율성을 높인 한옥의 기둥 면진구조에 관한 것이다.

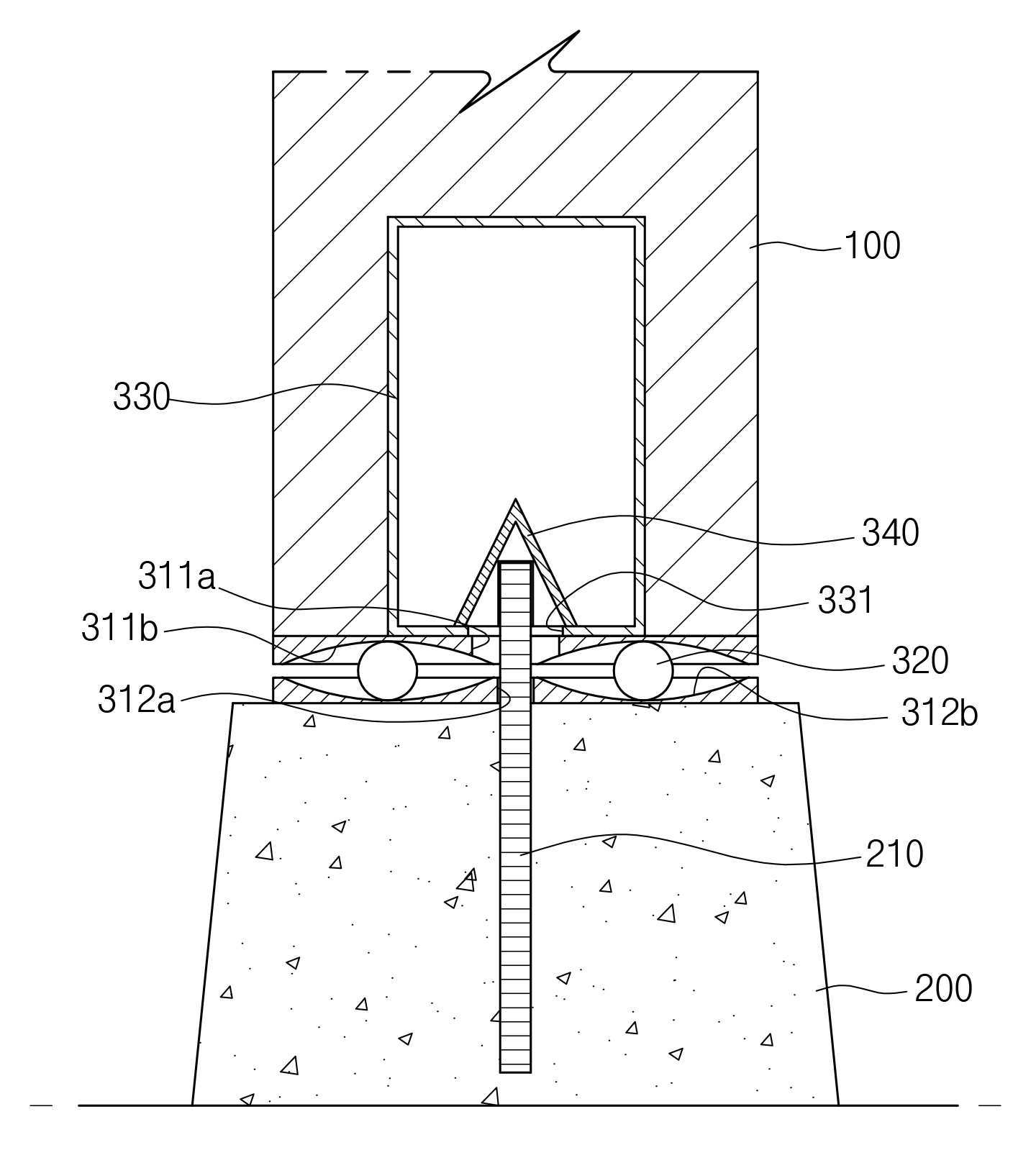

이를 위해, 한옥 건축물의 기둥; 지면에 지지되며, 상기 기둥을 받쳐주는 주초석; 상기 기둥과 상기 주초석 사이에 설치되어 외력에 의한 건축물에 진동 발생시 외력에 의해 기둥이 이동되었다가 복원되도록 하여 외력을 완충시킬 수 있도록 한 면진 결합수단:을 포함하며, 상기 면진 결합수단은, 상,하 방향으로 중첩되며, 서로 대향된 부위에는 반대 방향으로 오목한 라운드홈이 형성된 한 쌍의 면진패드; 상기 면진패드의 라운드홈 사이에 개재된 구(球)로 이루어진 볼부재:를 포함하되,상기 볼부재의 직경은 한 쌍의 면진패드를 서로 이격시킬 수 있는 크기이며, 상기 면진패드에는 상,하 관통된 통공이 형성되고, 상기 주초석에는 면진패드의 통공을 통과하는 고정핀이 설치되며, 상기 기둥에는 고정핀의 직경보다 큰 직경의 삽입홈부가 형성되며, 상기 고정핀은 상기 삽입홈부에 위치된 것을 특징으로 하는 한옥의 기둥 면진구조를 제공한다.
1020180062770
