항온시스템의 냉동기 Refrigerator for Constant-Temperature System

출원번호 :  10-2015-0094668 (2015년07월02일)

등록번호 : 10-1674302 (2016년11월02일)

특허권자 : 한밭대학교

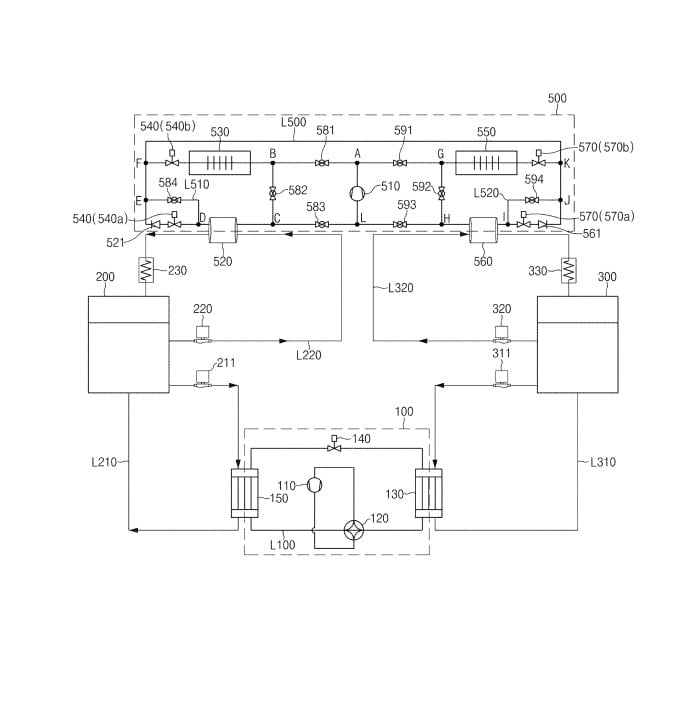

요약 : 본 발명은, 냉동기 냉매를 압축하는 압축기와, 냉동기 냉매를 제1 항온조로부터 나온 제1 유체와 열교환하도록
하는 제1 유체열교환기와, 냉동기 냉매를 외기와 열교환하도록 하는 제1 방열기와, 제1 유체열교환기와 제1 방열
기를 거친 냉동기 냉매를 팽창시키는 제1 팽창장치와, 냉동기 냉매를 제2 항온조로부터 나온 제2 유체와 열교환
하도록 하는 제2 유체열교환기와, 냉동기 냉매를 외기와 열교환하도록 하는 제2 방열기와, 제2 유체열교환기와
제2 방열기를 거친 냉동기 냉매를 팽창시키는 제2 팽창장치와, 압축기에서 압축된 냉동기 냉매가 제1 유체열교
환기와 제1 방열기에서 열교환한 후 제1 팽창장치에서 팽창되어 제2 유체열교환기를 거쳐 다시 압축기로 유입되
는 제1 순환사이클과, 압축기에서 압축된 냉동기 냉매가 제2 유체열교환기와 제2 방열기에서 열교환한 후 제2
팽창장치에서 팽창되어 제1 유체열교환기를 거쳐 다시 압축기로 유입되는 제2 순환사이클을 선택적으로 행하도
록 상기 냉동기 냉매를 흐르도록 하는 냉동기 냉매배관을 포함하는 것을 특징으로 한다.
