헬리콥터용 완충장치

헬리콥터용 완충장치

출원번호 : 10-2009-0069400 (출원일: 2009-07-29)

등록번호 : 10-1106713 (등록일: 2012-01-10)

특허권자 : 충남대학교산학협력단

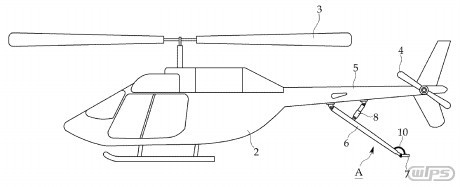

요약 : 본 발명은 착륙시 테일붐의 로터가 지면에 닿지 않도록 지지해줄 수 있는 헬리콥터용 완충장치에 관한 것이다.본 발명은 헬리콥터의 테일붐(5)에 장착되는 완충장치에 있어서, 상기 테일붐(5)의 하부에 상단이 힌지결합되며 하부 후면에 홈(66)이 형성되고, 상기 홈(66)의 내측에 관통홀(67)이 형성된 지지대(6); 상기 지지대(6)의 하단에 일단이 힌지결합되며 상부에 일정 길이의 절개홈(72)이 형성되며 내부가 비어있는 접지대(7); 호형으로 구부러진 바디(90)의 양단에 하부측 및 상부측 머리부(92,94)가 형성되며, 상기 하부측 머리부(92)는 상기 접지대(7)의 내부에 삽입된 고정체(74)에 고정되고, 상부측 머리부(94)는 상기 지지대(6)의 홈(66)에 삽입되는 가이드봉(9); 상기 가이드봉(9)의 외주면에 결합되며, 일단부는 상기 접지대(7)에 지지되고, 타단부는 상기 지지대(6)에 지지되는 탄성체(10)를 포함하여 이루어진다.

대표청구항 : 헬리콥터의 테일붐(5)에 장착되는 완충장치에 있어서,상기 테일붐(5)의 하부에 상단이 힌지결합되며, 하부에 고정홈(69)이 형성되고, 상기 고정홈(69)의 내측에 관통홀(67)이 형성된 지지대(6);상기 지지대(6)의 하단에 일단이 힌지결합되며 상부에 일정 길이의 절개홈(72)이 형성되며 내부가 비어있는 접지대(7);호형으로 구부러지고, 그 양단에 하부측 및 상부측 머리부(92,94)가 형성되며, 상기 하부측 머리부(92)는 상기 접지대(7)의 내부에 삽입된 고정체(74)에 고정되고, 상기 상부측 머리부(94)는 상기 지지대(6)의 고정홈(69)에 삽입되는 가이드봉(9);상기 가이드봉(9)의 외주면에 결합되며, 일단부는 상기 접지대(7)에 지지되고, 타단부는 상기 지지대(6)에 지지되는 탄성체(10)를 포함하는 것을 특징으로 하는 헬리콥터용 완충장치.
