협대역 간섭신호 제거를 위한 단일 반송파 송수신 시스템 SINGLE CARRIER TRANSMITTING AND RECEIVING SYSTEM FOR ELIMNATING NARROW BAND INTERFERENCE

출원번호 : 10-2017-0184143 (2017년12월29일)

등록번호 : 10-1987271 (2019년06월03일)

특허권자 : 한밭대학교

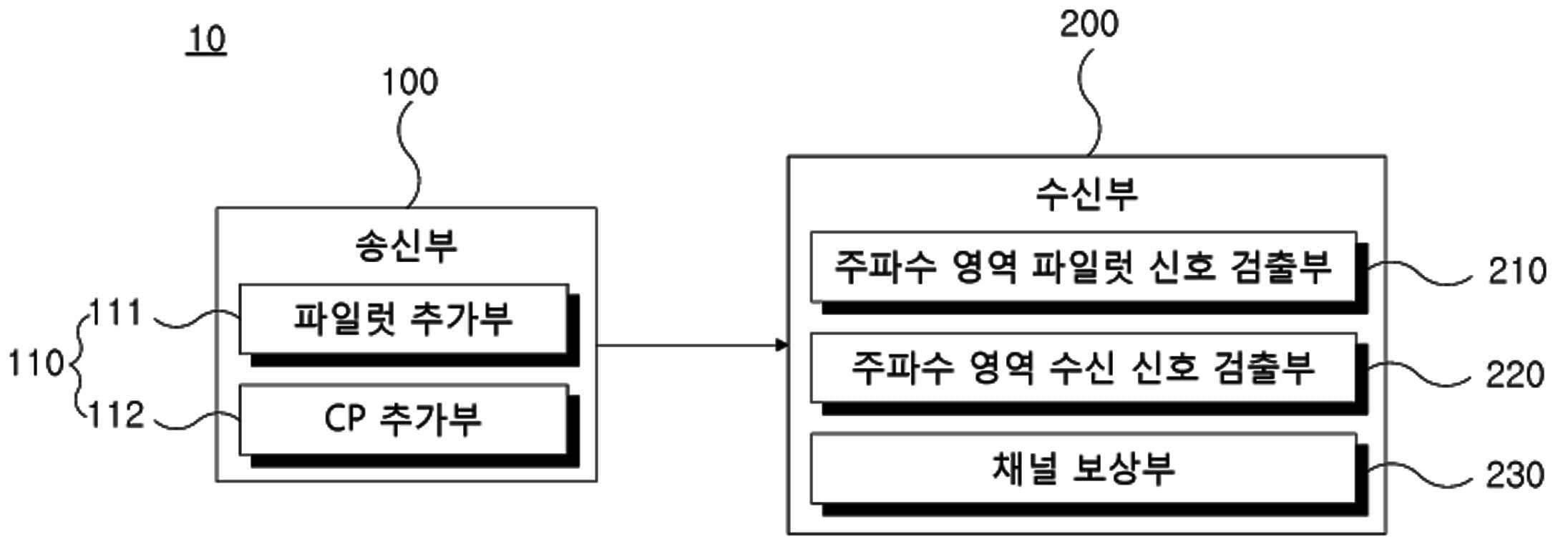

요약 : 본 발명은 협대역 간섭신호 제거를 위한 단일 반송파 송수신 시스템에 관한 것으로, 데이터 심볼의 전후로 파일
럿 신호를 추가하되, 상기 데이터 심볼의 전후단에 동일한 길이를 갖는 제2 파일럿을 각각 추가하고, 상기 데이
터 심볼의 전단에 추가된 상기 제2 파일럿의 전단에 제1 파일럿을 추가하는 파일럿 추가부와, 상기 제1 파일럿의
전단에 CP를 추가하는 CP 추가부를 포함하여, 단일 반송파로서 송신하는 송신부; 그리고, 상기 송신부에서 송신
한 상기 단일 반송파로부터 시간 영역 수신신호를 획득하는 수신부;를 포함하며, 상기 단일 반송파에 포함된 상
기 CP는 상기 제1 파일럿, 상기 데이터 심볼 전단에 위치한 상기 제2 파일럿, 상기 데이터 심볼, 그리고 상기 데
이터 심볼 후단에 위치한 상기 제2 파일럿을 포함하는 블록에 대한 CP임과 동시에, 상기 데이터 심볼의 전단에
형성된 상기 제1 파일럿과 상기 제2 파일럿을 포함하는 블록에 대한 CP이며, 상기 데이터 심볼의 후단에 위치한
상기 제2 파일럿과 동일한 것을 특징으로 한다. 이로 인해, SC-FDE 방식으로 통신하는 상황에서 협대역 재머가
존재할 때에도 안정적인 수신이 가능한 효과가 있다.
