출원번호 : 2020210002790 (2021.09.09)
등록번호 : 2004951170000 (2022.03.03)
실용신안권자 : 김만수
요약 : 본 고안은 사용자의 간단한 조작으로 뒤집기판이 회전하여 뒤집어질 수 있는 부침용 또는 조리용 뒤집개에 관한 것이다.

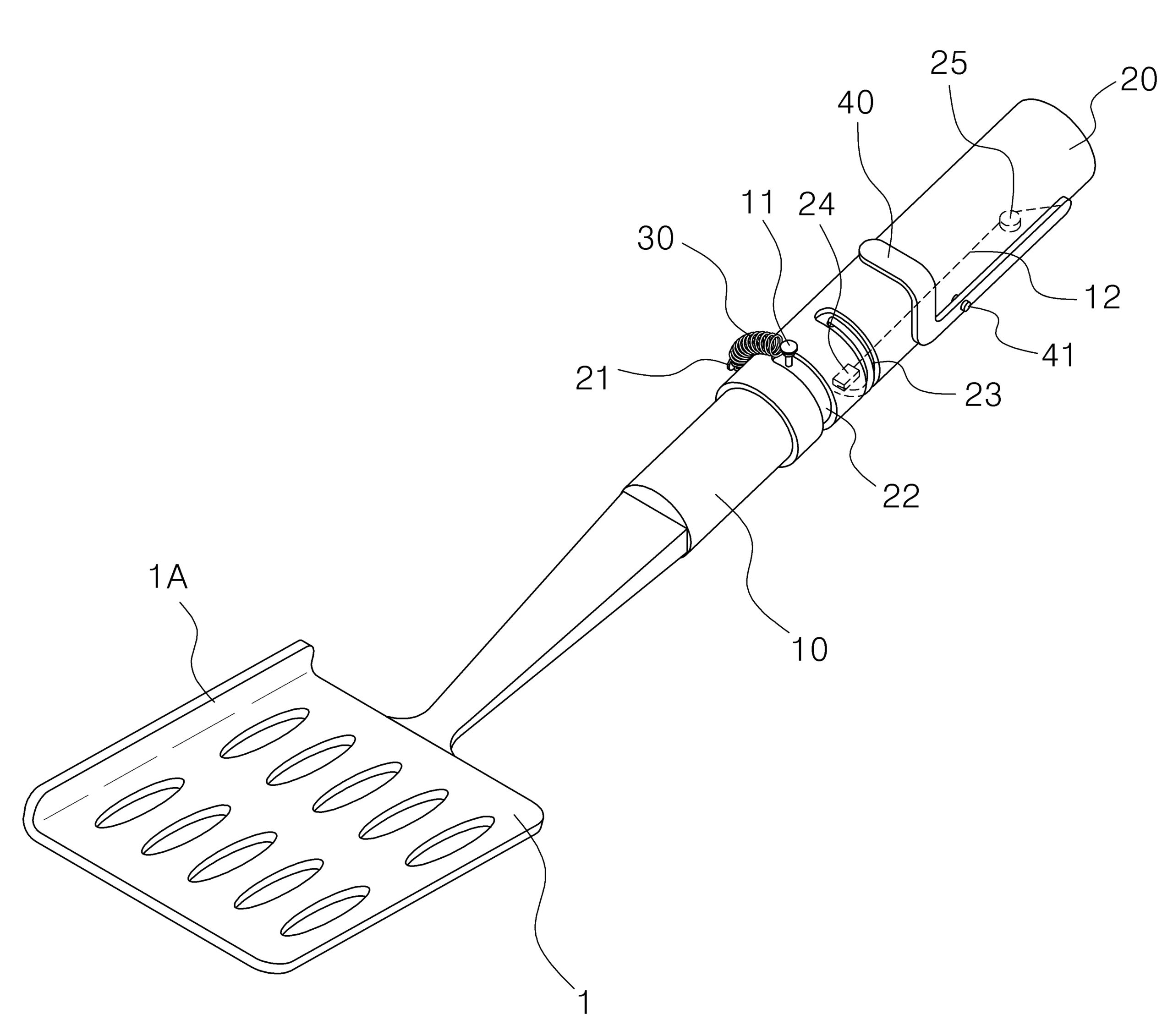

이에, 본 고안에 따른 회전식 조리용 뒤집개는 뒤집기판(1)의 일측에 결합되고, 일측에 기준핀(11)이 설치되며, 일단이 내측에 결합되어 내부에서 외부로 연장되는 와이어(12)를 구비하는 중공 형태의 내측 환봉(10)과; 중공 형태로 이루어져 상기 내측 환봉(10)이 삽입되고, 일측에 고정핀(21)이 설치되며, 상기 뒤집기판(1)이 회전할 때 상기 기준핀(11)이 함께 회전할 수 있도록 상기 기준핀(11)의 회전 궤적에 대응되는 원주 방향을 따라 외주면에 제1홈부(22)가 관통 형성되는 외측 환봉(20)과; 일단은 상기 기준핀(11)에 연결되고 타단은 상기 고정핀(21)에 연결되는 스프링(30)과; 상기 외측 환봉(20)의 타측에 회동 가능하게 설치되고, 상기 와이어(12)의 타단이 결합되는 조작 버튼부(40)를 포함한다.
