횡자속 선형 진동 액추에이터

출원번호 : 10-2019-0012146 (출원일: 2019-01-30)

등록번호 : 10-2215898 (등록일: 2021-02-08)

특허권자 : 충남대학교산학협력단

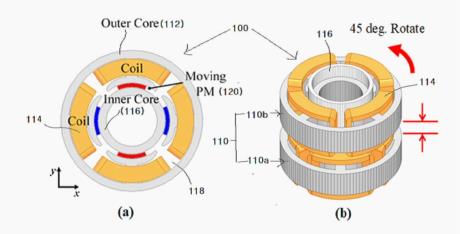

요약 : 본 발명은 횡자속 선형 진동 액추에이터에 관한 것이다. 본 발명의 일 실시예에 따른 횡자속 선형 진동 액추에이터는, 원형 구조의 형상을 가지며, 축방향으로 적층되는 복수의 고정자, 고정자 코어 내부를 따라 선형 왕복 운동하는 이동자를 포함하고, 상기 복수의 고정자는, 일정 각도 회전시켜 고정자 권선의 엔드턴을 교차시키는 것을 특징으로 한다.

대표청구항 : 원형 구조의 형상을 가지며, 축방향으로 적층되는 복수의 고정자; 및고정자 코어 내부를 따라 선형 왕복 운동하는 이동자를 포함하고, 상기 복수의 고정자는 각각 하나 이상의 고정자 권선을 포함하고, 상기 복수의 고정자 중 이웃하는 고정자는 서로에 대하여 일정 각도 회전되어 이웃하는 고정자의 고정자 권선의 엔드턴을 교차시키고, 상기 복수의 고정자는 고정자 권선에 의해 형성되는 슬롯의 개수가 많아질 수록 더 작은 각도로 회전시키며, 상기 이동자의 점적률은 80% 이상으로 하는 것을 특징으로 하는 횡자속 선형 진동 액추에이터.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521082000375
