3차원 곡면의 2차원 평면으로의 패턴전개를 이용한맞춤의복의 디자인 방법

출원번호 : 10-2007-0055893 (출원일: 2007-06-08)

등록번호 : 10-0836853 (등록일: 2008-06-03)

특허권자 : 충남대학교산학협력단

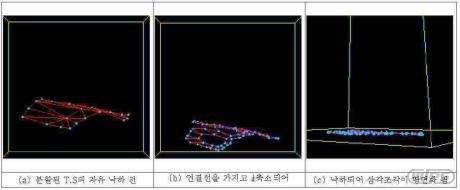

요약 : 본원 발명은 의복을 착용할 인체의 외형부위를 적정한 크기의 구획으로 분할한 뒤, 3차원 계측기로 각 구획 표면상의 점들의 좌표를 측정하고 상기 점들의 집합에서 곡면을 충실히 표현해낼 수 있는 최소한의 점들만으로 삼각화된 표면패치를 구성한 뒤 이를 다시 평면상으로 매핑(mapping) 또는 전개하여 2차원 평면상에서 삼각 조각을 형성한 뒤 상기 삼각 조각들을 블록형식의 2차원 패턴조합으로 결합하여 본래의 3차원 곡면형태의 패치(patch)를 2차원 평면상에서 면적과 외곽둘레의 길이 등을 최대한 근사하게 구현할 수 있도록 최적화된 패턴 연결방법을 개발함으로써, 의복의 종류, 목적 및 기능에 따라 정확한 맞춤의복 생산이 가능한 3차원 곡면의 2차원 평면으로의 패턴전개를 이용한 맞춤의복의 디자인 방법에 관한 것이다.

대표청구항 : 인체 외형의 3차원 곡면 데이터를 2차원 평면으로 변환하여 패턴설계를 행하는 의복의 디자인 방법에 있어서, 3차원 측정기를 이용하여 인체의 외형 일부의 복수의 위치에서 3차원 점 데이터를 얻는 단계; 표면 삼각화(triangle simplification)를 이용하여, 상기 점 데이터를 조합하여 다수의 삼각 조각으로 형성하는 방법으로 상기 인체의 외형 일부의 곡면을 근사화하는 단계; 자유낙하 프로그램을 이용하여 상기 표면 삼각화에 의해 생성된 각각의 삼각 조각을 2차원 평면상으로 전개하는 단계; Pattern making program을 이용하여 상기 평면상으로 전개된 각각의 삼각 조각을 다시 서로 부착하여 2차원 패턴으로 조합하는 단계; 로 이루어진 3차원 곡면의 2차원 평면으로의 패턴전개를 이용한 맞춤의복의 디자인 방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3508041001280
