3D 프린터의 프린팅 영역 확장 및 출력물 자동 취출을 위한 2축 테이블과 이의 제어방법

출원번호 : 10-2019-0026557 (출원일: 2019-03-08)

등록번호 : 10-2086836 (등록일: 2020-03-03)

특허권자 : 충남대학교산학협력단

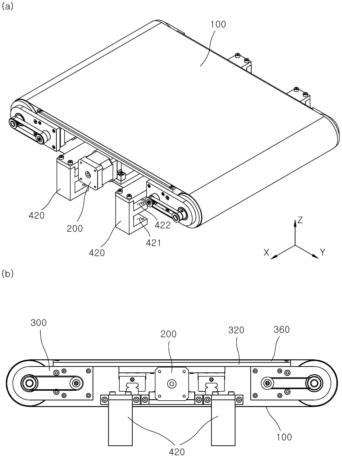

요약 : 본 발명은 기존의 3D 프린터의 적층부에 장착되어 출력물의 사이즈를 확장하고, 적층이 완료된 출력물을 자동으로 취출할 수 있는 3D 프린터의 프린팅 영역 확장 및 출력물 자동 취출을 위한 2축 테이블과 이의 제어방법에 관한 것이다. 이를 위하여, 본 발명은 기존의 3D 프린터의 적층부에 장착되는 3D 프린터의 프린팅 영역 확장 및 출력물 자동 취출을 위한 2축 테이블에 있어서, 성형재료가 적층되는 확장 적층부와, 상기 확장 적층부를 y축으로 이송시키는 y축 이송부와, 상기 y축 이송부와 결합되며, 상기 확장 적층부를 x축으로 이송시키는 x축 이송부와, 상기 x축 이송부와 결합되며, 상기 적층부에 결합되는 테이블 장착부와, 상기 x축 이송부와 y축 이송부의 구동을 제어하는 제어부를 포함하며, 상기 확장 적층부는 컨베이어 벨트로 구성되고, 상기 y축 이송부는 무한궤도 방식으로 구동되어, 상기 y축 이송부가 상기 확장 적층부를 회전시킴으로써 상기 확장 적층부를 y축으로 이송시키고, 상기 테이블 장착부는 E 형상으로 형성되되, 상기 테이블 장착부는 상기 적층부에 결합되는 적층부 결합홈과, 상기 적층부 결합홈의 상부에 배치되며, 상기 확장 적층부가 이동하는 벨트 이동홈을 포함하는 것을 특징으로 하는 3D 프린터의 프린팅 영역 확장 및 출력물 자동 취출을 위한 2축 테이블을 제공한다.

대표청구항 : 기존의 3D 프린터의 적층부에 장착되는 3D 프린터의 프린팅 영역 확장 및 출력물 자동 취출을 위한 2축 테이블에 있어서,성형재료가 적층되는 확장 적층부;상기 확장 적층부를 y축으로 이송시키는 y축 이송부;상기 y축 이송부와 결합되며, 상기 확장 적층부를 x축으로 이송시키는 x축 이송부;상기 x축 이송부와 결합되며, 상기 적층부에 결합되는 테이블 장착부; 및상기 x축 이송부와 y축 이송부의 구동을 제어하는 제어부;를 포함하며,상기 확장 적층부는 컨베이어 벨트로 구성되고, 상기 y축 이송부는 무한궤도 방식으로 구동되어, 상기 y축 이송부가 상기 확장 적층부를 회전시킴으로써 상기 확장 적층부를 y축으로 이송시키고, 상기 테이블 장착부는 E 형상으로 형성되되, 상기 테이블 장착부는,상기 적층부에 결합되는 적층부 결합홈; 및상기 적층부 결합홈의 상부에 배치되며, 상기 확장 적층부가 이동하는 벨트 이동홈;을 포함하는 것을 특징으로 하는 3D 프린터의 프린팅 영역 확장 및 출력물 자동 취출을 위한 2축 테이블.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3520112001326
