파단형 앵커부를 포함하는 중앙분리대

출원번호 : 10-2017-0031854 (출원일: 2017-03-14)

등록번호 : 10-1996024 (등록일: 2019-06-27)

특허권자 : 충남대학교산학협력단

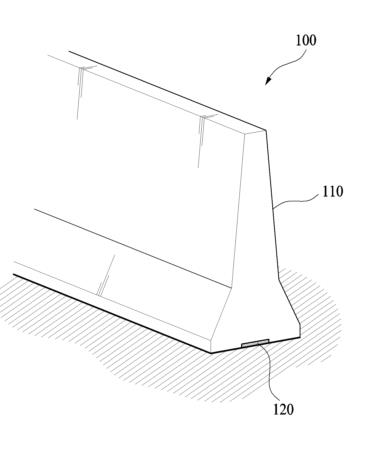

요약 : 본 발명에 따른 파단형 앵커부를 포함하는 중앙분리대는, 도로구조물 상에 설치되는 몸체, 상기 몸체의 하부에 구비되며, 관통홀이 형성된 강판부 및 상기 관통홀을 관통하도록 구비되어 상단부가 상기 몸체에 설치되고 하단부가 상기 도로구조물에 설치되며, 상기 몸체에 일정 이상의 외력이 인가될 경우 상기 강판부에 의해 파단되어 상단부 및 하단부가 분리되도록 형성된 앵커부를 포함한다.

대표청구항 : 도로구조물 상에 설치되는 몸체;상기 몸체 및 상기 도로구조물 사이에 배치되고, 관통홀이 형성된 강판부; 및상기 관통홀을 관통하도록 구비되며, 상기 관통홀의 상부에 위치하는 상단부 상기 몸체에 설치되고, 상기 관통홀의 하부에 위치하는 하단부가 상기 도로구조물에 설치되며, 상기 몸체에 일정 이상의 외력이 인가될 경우 상기 강판부에 의해 파단되어 상단부 및 하단부가 분리되도록 형성된 앵커부를 포함하고, 상기 몸체의 하면에는 상기 강판부의 형상에 대응하는 함몰홈이 형성되며,상기 강판부는 상기 함몰홈에 삽입되어 고정되어, 상기 몸체의 저면 및 상기 강판부의 저면은 상기 도로구조물의 상면과 접하는 중앙분리대.
