전치왜곡 아날로그 빔 포밍 시스템 및 전치왜곡 방법 Pre-distortion analog beam forming system and method thereof

출원번호 : 10-2015-0190225 (2015년12월30일)

등록번호 : 10-1712752 (2017년02월27일)

특허권자 : 한밭대학교

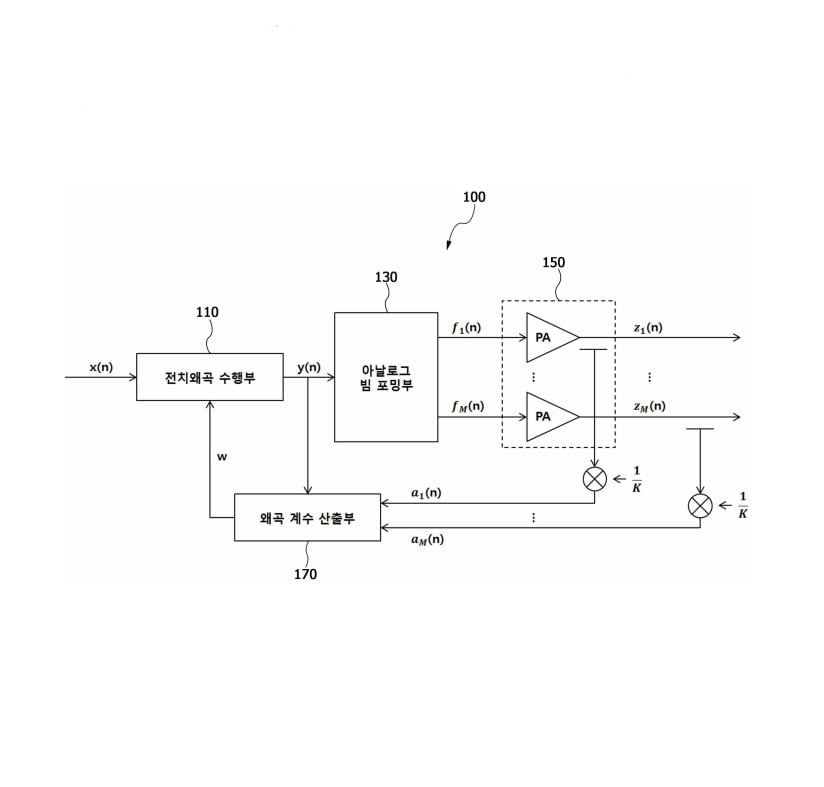

요약 : 전치왜곡 아날로그 빔 포밍 시스템 및 전치왜곡 방법이 제공된다. 본 발명의 실시예에 따른 전치왜곡 아날로그
빔 포밍 시스템은, 입력 신호에 디지털 방식의 전치왜곡을 수행하는 전치왜곡 수행부; 상기 전치왜곡 수행부에서
전치왜곡되어 비선형화된 입력 신호를 이용하여 아날로그 빔 포밍을 수행하는 아날로그 빔 포밍부; 상기 아날로
그 빔 포밍 된 신호의 전력을 증폭시켜 선형화 된 출력 신호를 생성하는 복수개의 전력 증폭기를 포함하는 전력
증폭부; 및 상기 전력 증폭부의 피드백 신호와 상기 전치왜곡 수행부의 비선형화 된 입력 신호에 기반하여 상기
전치왜곡 수행부의 전치왜곡을 위한 왜곡 계수를 산출하되, 상기 왜곡 계수는 상기 전력 증폭부에 포함되는 모든
전력 증폭기의 오차의 제곱의 합을 최소화하도록 산출되는 왜곡 계수 산출부;를 포함한다.
