가열 중 콘크리트의 초음파 속도 평가 장치 및 방법

출원번호 : 10-2017-0183209 (출원일: 2017-12-28)

등록번호 : 10-2007883 (등록일: 2019-07-31)

특허권자 : 충남대학교산학협력단

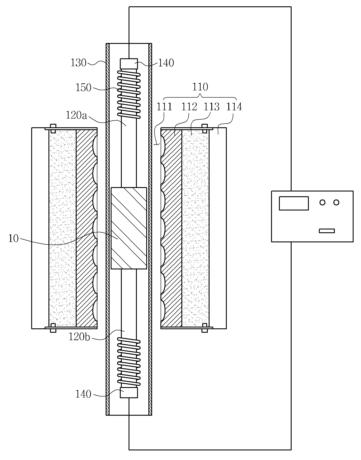

요약 : 본 발명은 가열 중 콘크리트 시험체를 대상으로 초음파 펄스를 투과시키기 위한 시험장치 및 이를 이용한 콘크리트 내부 열화 평가방법에 관한 것이다. 본 발명은 「콘크리트 시험체에 대한 가열 중 초음파 속도를 평가하기 위한 장치로서, 종방향 중공홀이 형성되어 있고, 상기 중공홀 내주면에 가열수단이 구비된 가열로; 상기 중공홀의 상·하 외부에서 내부로 인입하여 상기 중공홀에 세워져 배치되는 원주형 콘크리트 시험체의 상·하면을 각각 지지하는 상·하 내열막대; 및 상기 상 내열막대의 상단 및 상기 하 내열막대의 하단에 각각 결합되어 초음파 펄스를 송·수신하는 탐촉자; 를 포함하는 가열 중 콘크리트의 초음파 속도 평가 장치」를 제공한다.

대표청구항 : 콘크리트 시험체에 대한 가열 중 초음파 속도를 평가하기 위한 장치로서,종방향 중공홀이 형성되어 있고, 상기 중공홀 내주면에 가열수단이 구비된 가열로; 상기 중공홀의 상·하 외부에서 내부로 인입하여 상기 중공홀에 세워져 배치되는 원주형 콘크리트 시험체의 상·하면을 각각 지지하는 상·하 내열막대; 상기 가열로의 중공홀을 관통하도록 배치되며, 콘크리트 시험체가 삽입되는 안내관; 상기 상 내열막대의 상단 및 상기 하 내열막대의 하단에 각각 결합되어 초음파 펄스를 송·수신하는 탐촉자; 및상기 상·하 내열막대의 탐촉자 인근 부위를 냉각시키는 냉각수단; 을 포함하는 가열 중 콘크리트의 초음파 속도 평가 장치.
