교차식 피가공물 디버링 장치 (CROSSING-TYPE DEBURRING APPARATUS)

5,000,000

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

판매특허요약 : 본 발명은 교차식 피가공물 디버링 장치의 관련한 것이다.

가격 : 500만원 (VAT불포함)

오류: 문의 양식을 찾을 수 없습니다.

SKU: 군산대학교 산학협력단 카테고리: , , ,

출원번호 : 10-2009-0121046 (2009.12.08)

등록번호 : 10-10254720000 (2011.03.22)

특허권자 : 군산대학교산학협력단

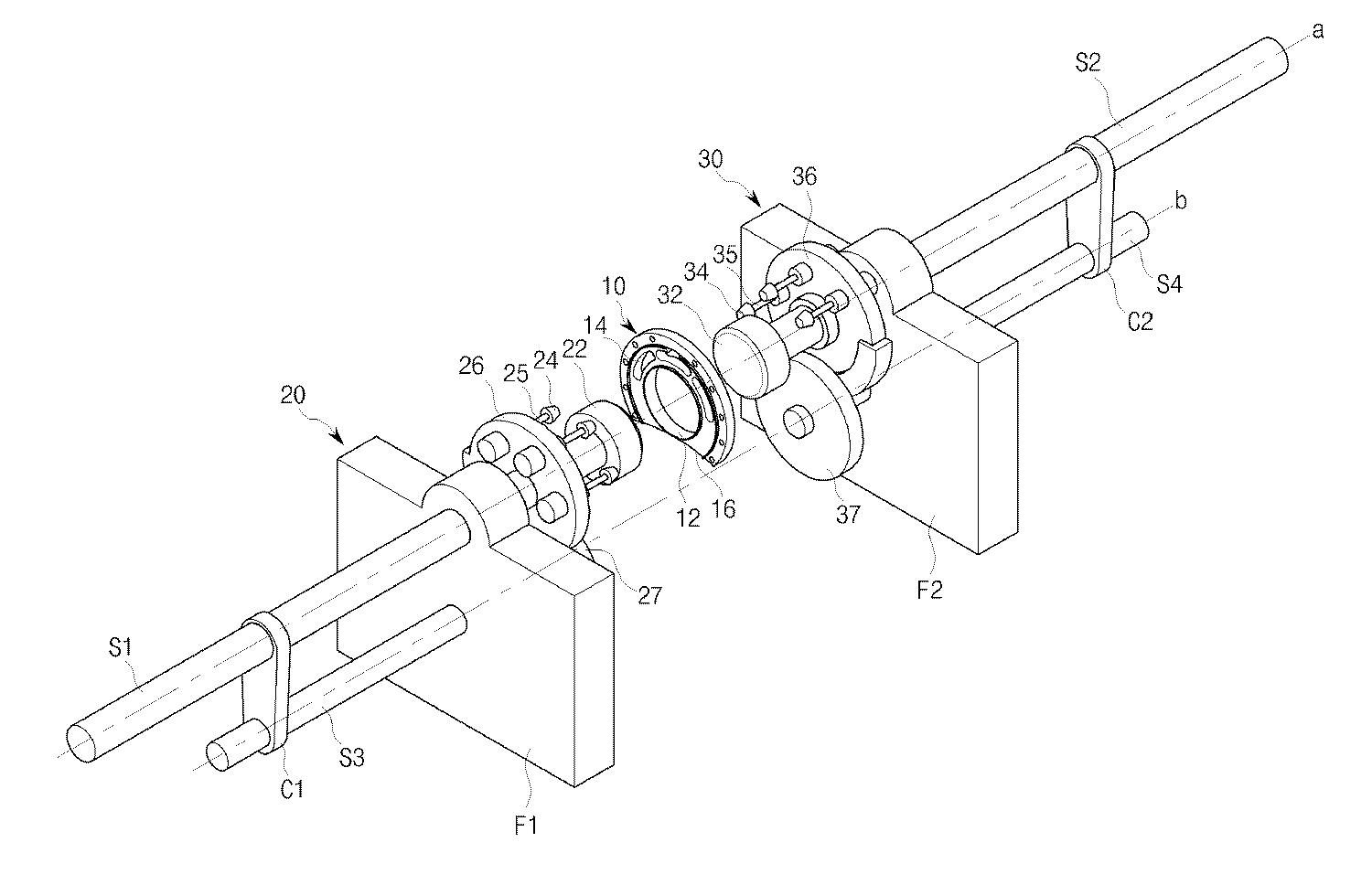

요약 : 본 발명의 일 실시예에 의하면, 중앙에 형성된 센터홀과, 상기 센터홀의 중심을 기준으로 배치된 원호 형상의 가공홀을 가지는 피가공물을 디버링(deburring)하는 장치는 상기 피가공물의 일측으로부터 상기 센터홀에 삽입되어 상기 피가공물을 고정하는 제1 고정구; 상기 피가공물의 타측으로부터 상기 센터홀에 삽입되어 상기 피가공물을 고정하는 제2 고정구; 상기 피가공물의 일측으로부터 상기 가공홀에 삽입되며, 상기 가공홀의 일측을 따라 상기 가공홀의 일단으로부터 타단을 향해 이동하여 상기 가공홀의 상기 일측에 잔존하는 버(burr)를 제거하는 제1 상부가공부재; 그리고 상기 피가공물의 타측으로부터 상기 가공홀에 삽입되며, 상기 가공홀의 타측을 따라 상기 가공홀의 상기 타단으로부터 상기 일단을 향해 이동하여 상기 가공홀의 상기 타측에 잔존하는 버를 제거하는 제2 상부가공부재를 포함한다.



1020090121046
