금 나노입자와 고분자 코팅을 활용한 고효율 바이오칩의 제조방법 및 그에 의한 바이오칩

출원번호 : 10-2016-0038182 (출원일: 2016-03-30)

출원번호 : 10-2015-0014553 (출원일: 2015-01-29)

등록번호 : 10-1836226 (등록일: 2018-03-02)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 금 나노입자와 고분자 코팅을 활용한 고효율 바이오칩의 제조방법 및 그에 의한 바이오칩에 관한 것으로서, 서로 상반된 전하를 가진 고분자전해질을 금 나노입자의 표면에 이온결합에 의해 교대로 적층하여 코팅하는 단계; 상기 각 고분자전해질이 적층되어 코팅된 금 나노입자의 표면에 고분자전해질과 반응하는 항체를 고정하는 단계; 및 상기 항체가 고정된 금 나노입자를 상기 고분자전해질이 적층되어 코팅된 특정 기질에 고정하는 단계를 포함하여, 상기 금 나노입자와 특정 기질에 각각 코팅된 고분자전해질의 기능기에 의해 금 나노입자를 특정 기질에 고정하도록 한 것이며, 다면체 금 나노입자를 사용함으로써 센서의 효율을 높일 수 있음을 확인할 수 있고, 이는 다양한 바이오분자를 선택적으로 검출할 수 있을 뿐만 아니라 적은 양으로도 검출이 가능하기 때문에 교효율 바이오칩의 제작이 가능한 효과가 있다.

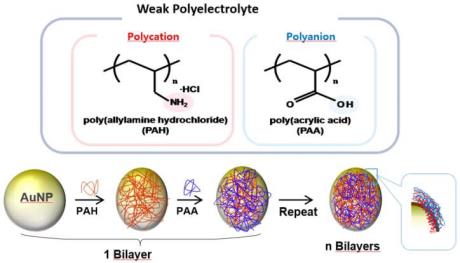

대표청구항 : 서로 상반된 전하를 가진 고분자전해질을 금 나노입자의 표면에 이온결합에 의해 교대로 적층하여 코팅하는 단계;상기 각 고분자전해질이 적층되어 코팅된 금 나노입자의 표면에 고분자전해질과 반응하는 항체를 고정하는 단계; 및상기 항체가 고정된 금 나노입자를 상기 고분자전해질이 적층되어 코팅된 특정 기질에 고정하는 단계를 포함하고,상기 서로 상반된 전하를 가진 고분자전해질을 교대 적층이 1회 완료되면 1 bilayer가 적층되고 적층 횟수가 3.0 내지 7.5 bilayer가 적층되고 상기 적층 횟수에 따라 최외각 표면의 활성기가 산 또는 아민으로 결정되고 상기 적층 횟수가 3.5 bilayers의 적층을 선택하면 최외각 표면이 아민기로 되고, 4.0 bilayers의 적층을 선택하면 최외각 표면이 카르복실산기가 되는 단계를 포함하고,상기 특정 기질은 미세유체소자이며, 상기 미세유체소자 내부의 채널에 상기 고분자전해질의 다층박막이 표면에 코팅된 금 나노입자를 형성하고 상기 금 나노입자에 항체를 고정하고, 상기 미세유체소자 내에 항원을 일정 속도로 흘려 상기 항원이 상기 금 나노입자에 고정된 항체와 항원-항체 반응하여 상기 항원을 검출하는 단계를 포함하고,상기 미세유체소자 표면에 고정된 고분자전해질에서 최외각층인 고분자전해질의 아민 활성기와 상기 금 나노입자 표면의 고분자전해질 코팅막의 카르복실산 사이의 아미드 결합에 의한 커플링 반응으로 상기 금 나노입자를 상기 미세유체소자 내에 고정하는 단계를 포함하며,상기 특정 기질은 표면 플라즈몬 공명의 성질을 이용한 바이오 센싱이 가능한 SPR(표면 플라즈몬 공명) 칩이고, 상기 금 나노 입자는 표면에 상기 카르복실산기로 치환된 입자를 가진 80 내지 100nm의 팔면체 모양으로 구성되는 것을 특징으로 하는 금 나노입자와 고분자 코팅을 활용한 고효율 바이오칩의 제조방법.
