다중 드라이버 이어폰
출원번호 : 10-2018-0121912 (출원일: 2018-10-12)
등록번호 : 10-2020233 (등록일: 2019-09-04)
특허권자 : 충남대학교산학협력단

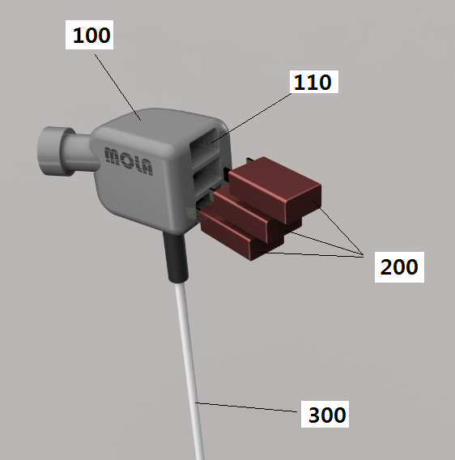

요약 : 본 발명에 의한 다중 드라이버 이어폰은, 이어폰 몸체; 다수의 밸런스드 아마추어 드라이버 유닛;을 포함하고, 상기 밸런스드 아마추어 드라이버 유닛의 한 쪽 면의 중심에는 밸런스드 아마추어 드라이버 유닛 내부에서 발생하는 음을 방출하는 사운드 홀이 형성되고, 그 사운드 홀의 양 옆으로 2개의 전극단자가 형성되어 있고, 상기 어어폰 몸체의 음배출부 반대쪽에는 다수의 홈이 형성되어 있어서, 그 홈에 밸런스드 아마추어 드라이버 유닛을 삽입할 수 있고, 밸런스드 아마추어 드라이버 유닛이 상기 홈에 삽입되면, 밸러스드 아마추어 드라이버 유닛의 전극단자가 이어폰 몸체의 전극단자 삽입홈에 삽입되어, 이어폰 연결선을 통해서 공급되는 전기신호에 따라 밸런스드 아마추어 드라이버 유닛의 사운드 홀에서 음이 방출되고, 상기 사운드 홀에서 방출되는 음은 이어폰 몸체의 음배출부를 통해 방출되는 것을 특징으로 한다.
대표청구항 : 이어폰 몸체;다수의 밸런스드 아마추어 드라이버 유닛;을 포함하고,상기 밸런스드 아마추어 드라이버 유닛의 한 쪽 면의 중심에는 밸런스드 아마추어 드라이버 유닛 내부에서 발생하는 음을 방출하는 사운드 홀이 형성되고, 그 사운드 홀의 양 옆으로 2개의 전극단자가 형성되어 있고,상기 이어폰 몸체의 음배출부 반대쪽에는 다수의 홈이 형성되어 있어서, 그 홈에 밸런스드 아마추어 드라이버 유닛을 삽입할 수 있고,밸런스드 아마추어 드라이버 유닛이 상기 홈에 삽입되면, 밸러스드 아마추어 드라이버 유닛의 전극단자가 이어폰 몸체의 전극단자 삽입홈에 삽입되어, 이어폰 연결선을 통해서 공급되는 전기신호에 따라 밸런스드 아마추어 드라이버 유닛의 사운드 홀에서 음이 방출되고,상기 사운드 홀에서 방출되는 음은 이어폰 몸체의 음배출부를 통해 방출되고,상기 밸런스드 아마추어 드라이버 유닛에서, 사운드 홀이 형성되는 반대쪽 면에는 음향 필터가 부착되어 있고,상기 다수의 홈은 대칭적으로 형성되어 있어서, 각각의 밸런스드 아마추어 드라이버 유닛의 사운드 홀로부터 이어폰 몸체의 음배출부의 거리가 동일하여, 각각의 밸런스드 아마추어 드라이버 유닛의 사운드 홀로부터 나오는 소리가 동일한 크기로 이어폰 몸체의 음배출부로 방출되는 것을 특징으로 하는 다중 드라이버 이어폰.
