독립형 마이크로그리드용 ３상 인버터 전압 제어 장치 및 그 방법

출원번호 : 10-2015-0012819 (출원일: 2015-01-27)

등록번호 : 10-1728019 (등록일: 2017-04-12)

특허권자 : 충남대학교산학협력단

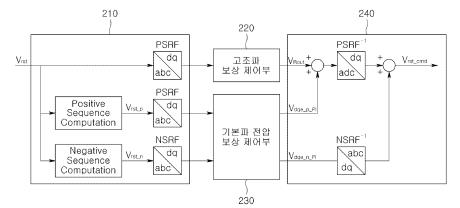

요약 : 독립형 마이크로그리드용 3상 인버터 전압 제어 장치 및 그 방법이 개시된다. 본 발명의 일 실시예에 따른 3상 인버터 전압 제어 장치는 3상 인버터의 3상 부하 전압을 d-q 축으로 변환하는 변환부; 상기 d-q 축으로 변환된 상기 3상 부하 전압에 대한 짝수배 고조파 성분을 보상하고, 상기 짝수배 고조파 성분이 보상된 제1 신호를 생성하는 고조파 보상 제어부; 상기 d-q 축으로 변환된 상기 3상 부하 전압에 대한 기본파 전압을 보상하고, 상기 기본파 전압이 보상된 제2 신호를 생성하는 기본파 전압 보상 제어부; 및 상기 제1 신호와 상기 제2 신호를 수신하고, 상기 수신된 상기 제1 신호와 상기 제2 신호에 기초하여 상기 3상 인버터의 부하 전압을 제어하는 제어 신호를 생성하는 제어신호 생성부를 포함하는 것을 특징으로 한다.

대표청구항 : 독립형 마이크로그리드용 3상 인버터 전압 제어 장치에 있어서,3상 인버터의 3상 부하 전압을 d-q 축으로 변환하는 변환부;상기 d-q 축으로 변환된 상기 3상 부하 전압에서의 불평형 전압에 대한 2n차 고조파 성분을 보상하고, 상기 2n차 고조파 성분이 보상된 제1 신호를 생성하는 고조파 보상 제어부(여기서 n=1, 2, 3, …);상기 d-q 축으로 변환된 상기 3상 부하 전압에 대한 기본파 전압을 보상하고, 상기 기본파 전압이 보상된 제2 신호를 생성하는 기본파 전압 보상 제어부; 및상기 제1 신호와 상기 제2 신호를 수신하고, 상기 수신된 상기 제1 신호와 상기 제2 신호를 d-q 축 상에서 가산한 값에 기초하여 상기 3상 인버터의 부하 전압을 제어하는 제어 신호를 생성하는 제어신호 생성부;를 포함하는 것을 특징으로 하는 3상 인버터 전압 제어 장치.
