출원번호 : 10-2016-0032563 (2016.03.18)
등록번호 : 10-18199770000 (2018.01.12)
특허권자 : 한남대학교산학협력단

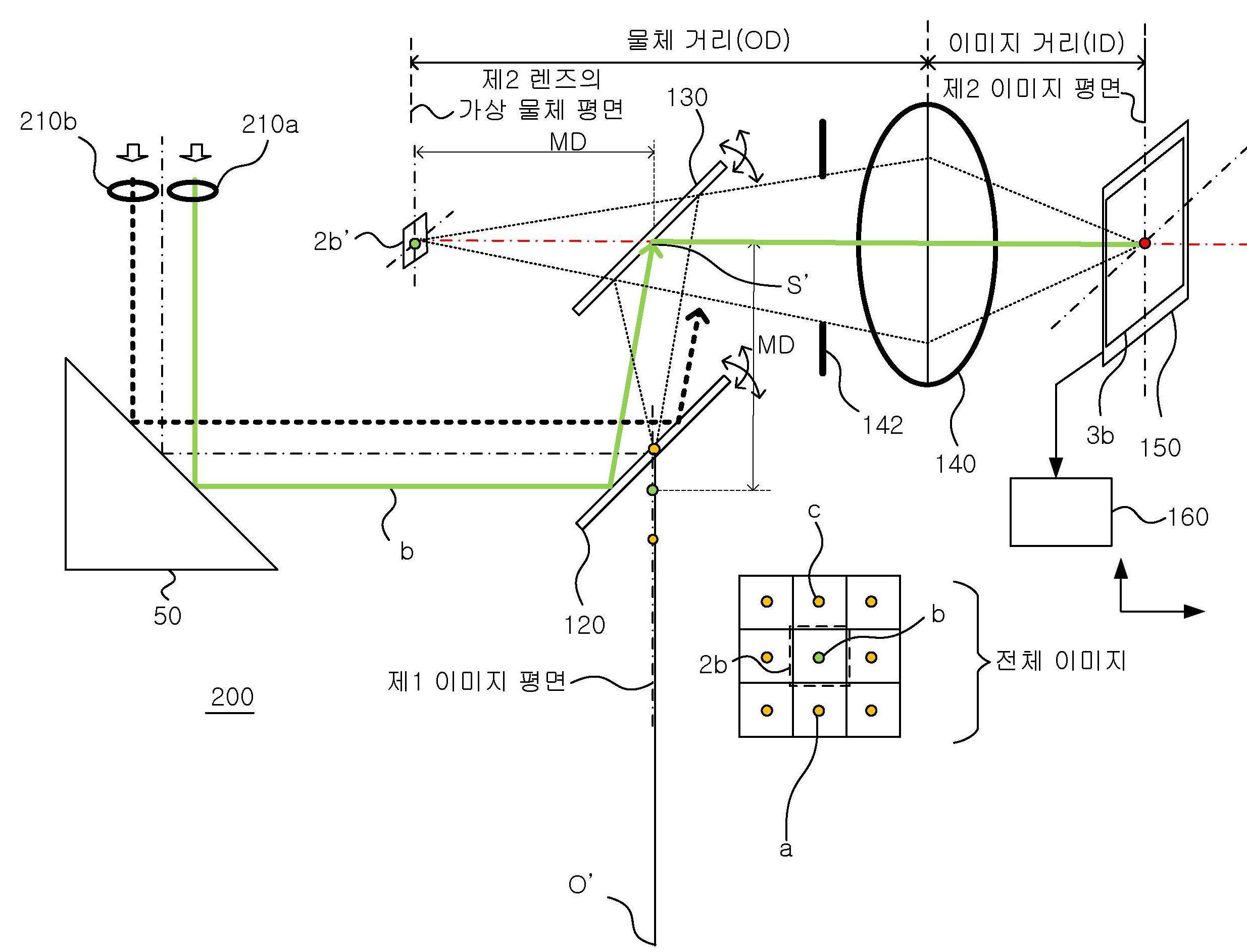

요약 : 이 듀얼 렌즈 이미징 시스템은 제1 중심축을 가지고 동일한 평면에서 서로 이격되어 나란히 배치되고 물체 평면의 촬상 대상을 제1 이미지 평면에 각각의 전체 이미지로 전환하는 한 쌍의 대물 렌즈들; 제2 중심축을 가지는 촬상 렌즈; 상기 제1 이미지 평면의 각각의 상기 전체 이미지를 매트릭스 형태의 복수의 분할 이미지로 분할하고, 상기 분할 이미지 중에서 하나를 선택하여 반사시키는 메인 2-자유도 미러; 상기 촬상 렌즈의 제2 중심축에 배치되고 상기 메인 2-자유도 미러에서 반사된 분할 이미지를 그 중심으로 제공받아 상기 촬상 렌즈에 제공하는 보조 2-자유도 미러; 및 상기 메인 2-자유도 미러 및 상기 보조 2-자유도 미러가 반사시킨 분할 이미지를 상기 촬상 렌즈의 제2 이미지 평면에 확대하여 생성된 확대 분할이미지를 촬상하는 이미지 센서 어레이;를 포함한다.
