레저용 웨어러블 수중 추진기

기계
레저용 웨어러블 수중 추진기

출원번호 : 10-2020-0013432 (출원일: 2020-02-05)

등록번호 : 10-2322043 (등록일: 2021-10-29)

특허권자 : 충남대학교산학협력단

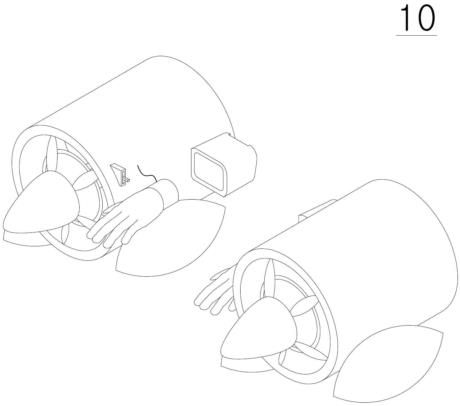

요약 : 본 발명은 레저용 웨어러블 수중 추진기에 관한 것으로, 사용자의 양팔에 착용된 상태에서 스크류의 회전에 의한 추진력으로 일반 수영뿐만 아니라 수중에서도 자유롭게 수영하도록 하고, 특히 장갑형 컨트롤러를 통해 사용자의 손가락 움직임을 감지하여 추진력을 제어하는 발명에 관한 것이다.

대표청구항 : 사용자의 팔에 착용되는 레저용 웨어러블 수중 추진기에 있어서,회전력을 이용해 수중에서 추진력을 발생시키는 한 쌍의 추진기 몸체부(100)와;수중에서 부력을 제공하기 위해 상기 추진기 몸체부(100)의 일측에 형성되는 부유체(200)와;상기 추진기 몸체부(100)를 사용자의 팔 부위에 착용할 수 있도록 하는 착용부(300)와;상기 추진기 몸체부(100)와 유선으로 연결되고, 추진기 몸체부(100)의 추진력을 제어하기 위해 사용자가 착용하는 한 쌍의 장갑형 컨트롤러(400)를 포함하되,상기 추진기 몸체부(100)는,스크류(130)가 삽입되어 회전되는 회전공간(101)이 형성되는 원통형의 몸체(110)와,스크류(130) 전단에 위치하도록 몸체(110)에 결합되고, 유체에 대한 추진기 몸체부(100)의 저항을 최소화시키는 스피너부(120)와,몸체(110)의 회전공간(101)에 삽입되고, 모터(140)에 축 결합되어 회전하는 스크류(130)와,스피너부(120) 내부에 형성되어 전원부(150)로부터 전원이 공급되면 회전하기 시작하고, 컨트롤러(400)의 제어신호에 따라 회전속도가 조절되는 모터(140)와,스피너부(120) 내부에 형성되는 전원부(150)와,스크류(130) 후단에 위치하도록 몸체(110)에 결합되어 사용자의 신체가 스크류(130)에 접촉하지 못하도록 하는 스테이터부(160)와,모터(140)로의 전원 공급을 단속하기 위해 몸체(110) 일측에 형성되는 스위치(170)를 포함하고,상기 모터(140)는 장갑형 컨트롤러(400)의 제어에 따라 회전속도가 조절되고,상기 스테이터부(160)는,몸체(110)의 출구측으로 배출되는 유체인 물의 원활한 배수와 사용자의 신체가 스크류(130)에 접촉하지 못하도록 하기 위해 일정 면적을 갖는 망형(그물형) 원판 형상으로 형성되는 스테이터(161)와,상기 스테이터(161)를 몸체(110)에 연결하고, 이물질이 회전공간(101)에 유입되지 않도록 차단하는 복수의 스테이터 지지대(162)와,복수의 스테이터 지지대(162)의 지지력을 보강함과 동시에, 일정 간격으로 이격된 스테이터 지지대(162) 사이 공간을 줄여 회전공간(101)으로 이물질이 유입되는 것을 방지하는 링 형태의 보강대(163)를 포함하는 것을 특징으로 하는 레저용 웨어러블 수중 추진기.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521454000664
