렌즈배럴 크리닝장치 Lens barrel cleaning apparatus

출원번호 : 10-2018-0017076 (2018년02월12일)

등록번호 : 10-1859900 (2018년05월14일)

특허권자 : (주)유한엔씨아이

요약 : 본 발명은 간단한 구성과 작동에 의해 렌즈배럴의 통둘레와 하부를 전체적으로 청소할 수 있도록 구비되고, 에어의 분사 및 흡입구조와 렌즈배럴의 회전구조 등에 의해 이물질의 제거효과를 극대화시킬 수 있도록 된 렌즈배럴 크리닝장치에 관한 것이다.

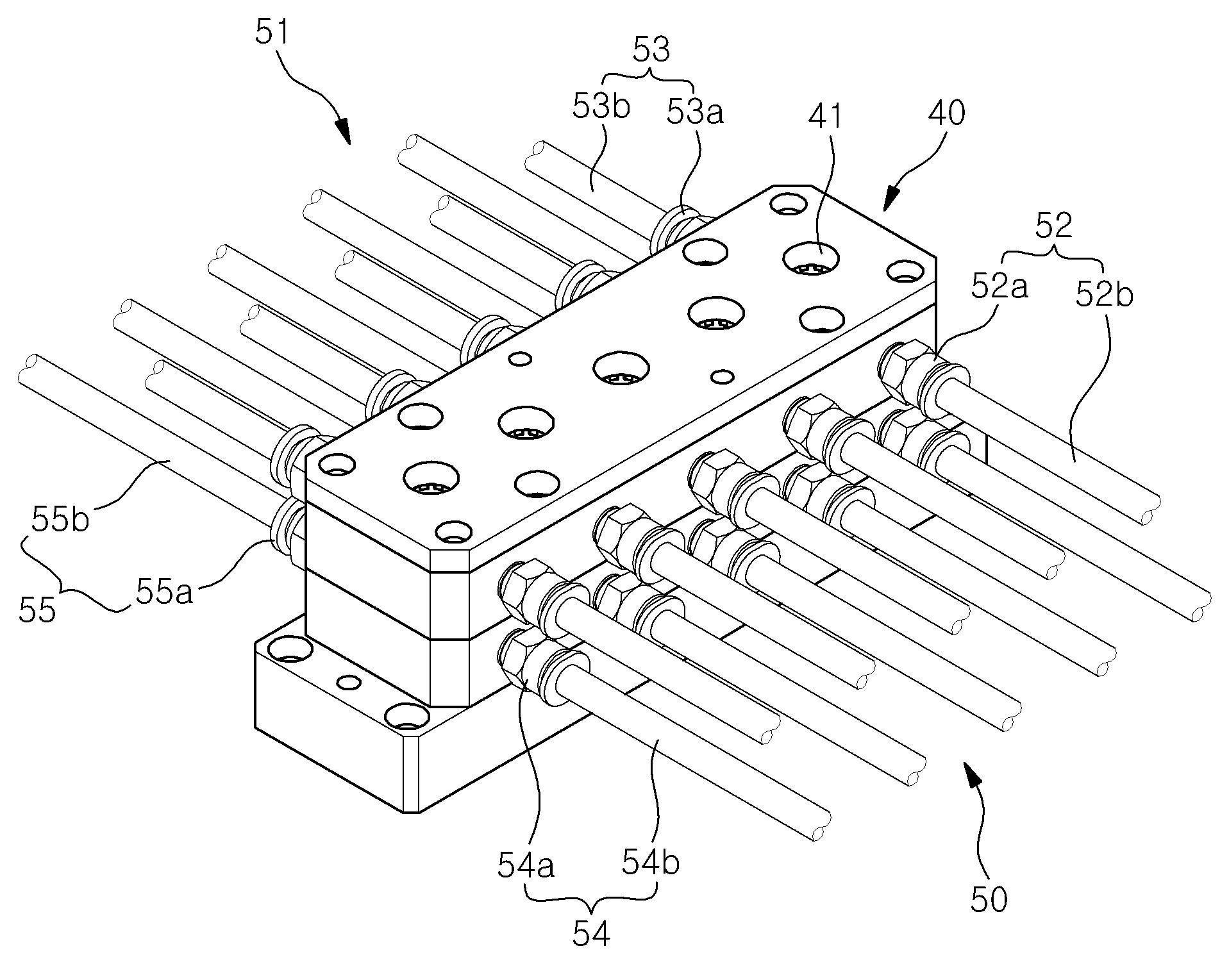

본 발명에 따르면, 면상에 렌즈배럴(10)이 삽입되는 홈형태로 배열 형성되되, 상기 렌즈배럴(10)의 체적에 비해 상대적으로 큰 공간을 형성하는 포켓(41)과, 상기 포켓(41)의 일측면에 연통되는 측면급기공(42) 및 상기 포켓(41)의 타측면에 연통되는 측면배기공(43)이 형성된 크리닝블록(40)과; 상기 측면급기공(42)에 연결되어 상기 포켓(41)의 일측면으로 에어를 공급하도록 된 측면분사라인(52)과; 상기 측면배기공(43)에 연결되어 상기 포켓(41)의 타측면으로 에어를 흡출하도록 된 측면석션라인(53)과; 상기 렌즈배럴(10)을 진공 흡착하도록 된 흡착헤드(63)를 포함하여 구성되며, 상기 렌즈배럴(10)을 상기 포켓(41) 상으로 이동시킴과 동시에 크리닝 과정 중에 상기 렌즈배럴(10)을 흡착한 상태로 유지할 수 있도록 된 흡착헤드(63)를 포함한 픽업수단(60)과; 상기 픽업수단(60) 측에 구비되어 상기 흡착헤드(63)를 일정 각도로 회전 구동함에 따라 크리닝 과정 중에 상기 렌즈배럴(10)을 회전시킬 수 있도록 된 회전기구(70)를 포함하는 렌즈배럴 크리닝장치가 제공된다.





1020180017076
