모터-발전기를 이용한 에너지 회생 직렬식 유압 하이브리드 굴삭기 시스템 (Excavator system for hydraulic hybrid having regenerated energy using motor-generator)

0

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

판매특허요약 : 본 발명은 모터-발전기를 이용한 에너지 회생 직렬식 유압 하이브리드 굴삭기 시스템에 관한 것이다.

가격 : 가격협의 (VAT불포함)

SKU: 울산대학교 산학협력단 카테고리: , ,

출원번호 : 10-2017-0071781 (2017.06.08)

등록번호 : 10-19362060000 (2019.01.02)

특허권자 : 울산대학교 산학협력단

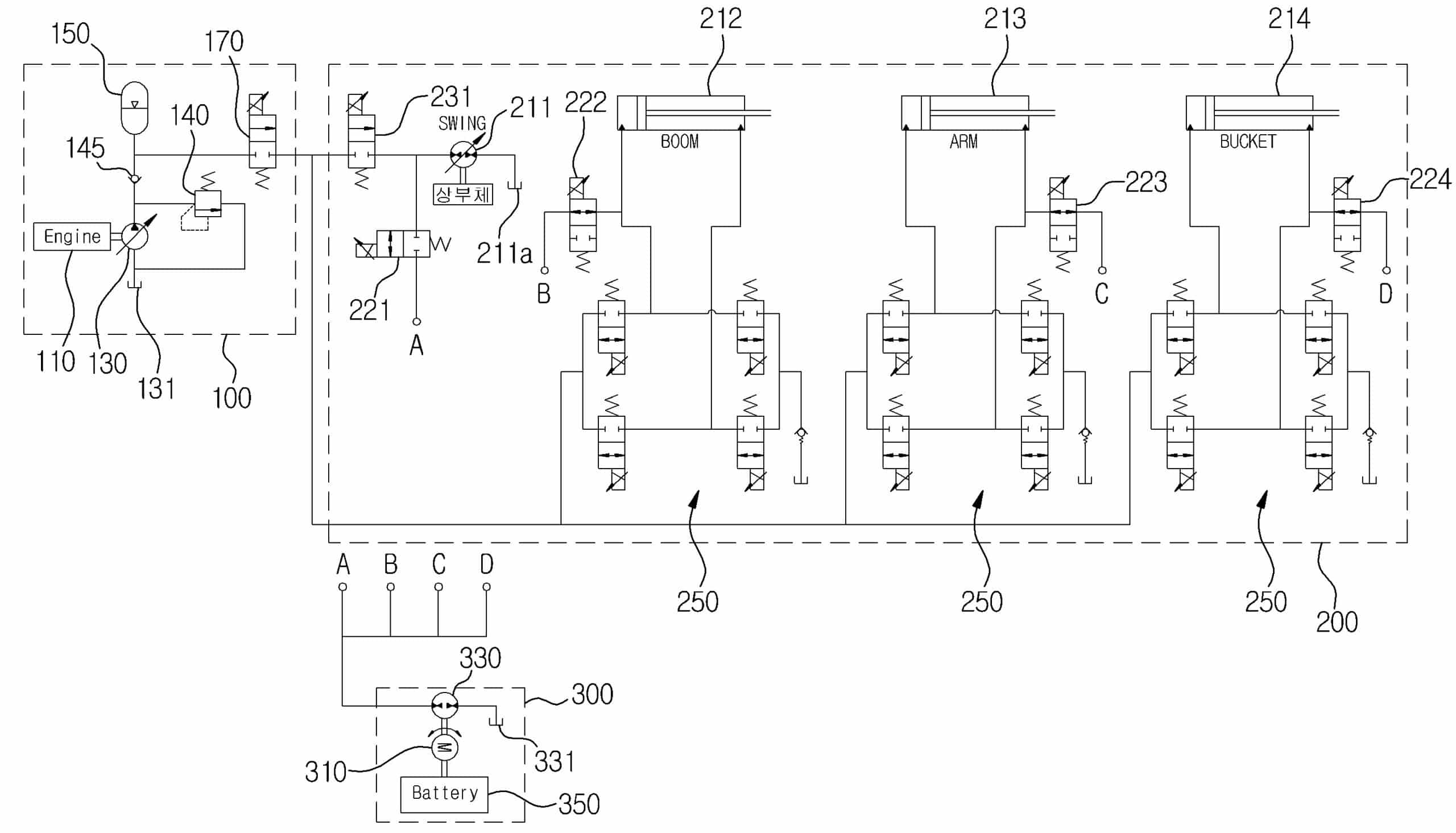

요약 : 그 구성은, 유량을 생성하여 저장하는 유압 충전부; 선형운동 또는 회전운동을 위하여 마련되는 유압 구동부와, 상기 유압 충전부에 저장된 유량을 제어하여 유압 구동부로 분배하는 밸브 모듈을 포함하는 밸브 모듈 및 유압 구동부; 상기 유압 구동부로부터 회생되는 에너지를 전달받아 저장하고, 필요 시 상기 유압 구동부에 유량을 공급하는 에너지 회생부;를 포함하고, 상기 에너지 회생부는, 모터 또는 발전기로 구동 가능한 모터-발전기와, 상기 모터-발전기와 연결되어, 유압 펌프 또는 모터로 구동 가능한 유압 펌프-모터와, 상기 모터-발전기가 발전기로 구동할 때 생산되는 전기 에너지를 저장하는 축전부를 포함하는 것을 특징으로 하며, 상기의 구성에 따르면, 엔진은 효율 맵 상 가장 효율이 좋은 영역 부근에서 지속적으로 작동함으로써, 엔진의 효율을 높일 수 있고, 유압 구동부의 회생 에너지를 이용하여 자가 동작이 가능하며, 급격한 부하 증가 시에도 보조 어큐뮬레이터로 작동하는 에너지 회생부를 통하여 안정적이고 원활한 유압 구동부의 작동이 가능한 효과가 있다.
