복수의 스프링을 이용한 가변 강성 파력 변환기 (WAVE ENERGY CONVERTER USING VARIABLE STIFFNESS SPRING)

0

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

판매특허요약 : 본 발명은 가변 탄성을 이용한 파력 변환기에 관한 것이다.

가격 : 가격협의 (VAT불포함)

오류: 문의 양식을 찾을 수 없습니다.

SKU: 울산대학교 산학협력단 카테고리: , ,

출원번호 : 10-2018-0135028 (2018.11.06)

등록번호 : 10-19607060000 (2019.03.15)

특허권자 : 울산대학교 산학협력단

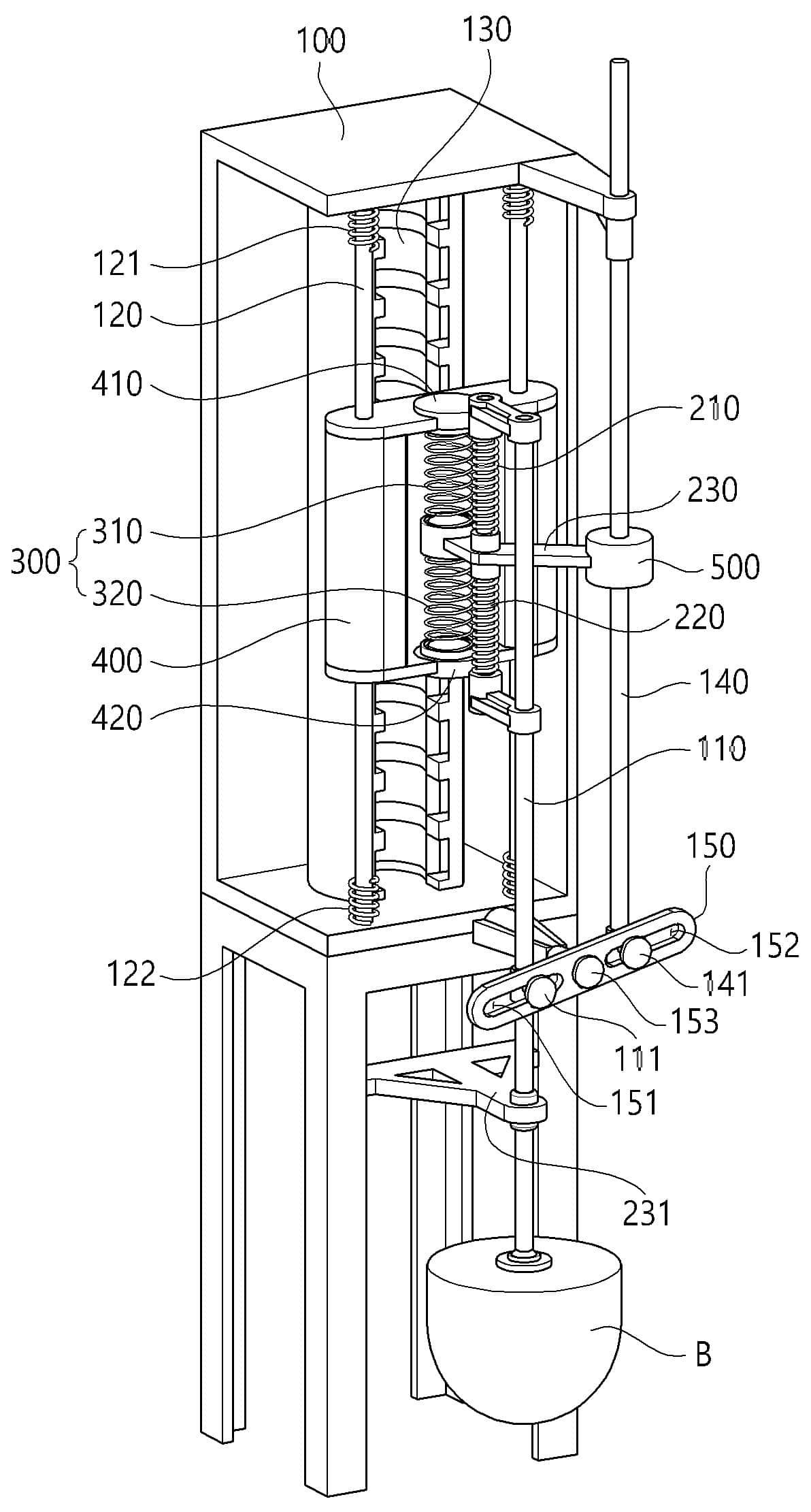

요약 : 프레임, 상기 프레임에 연결되며 파력에 따라 상하 왕복운동하는 부이, 상기 부이에 연결되며 상기 부이와 함께 상하 왕복운동하는 제1가이드샤프트, 상기 제1가이드샤프트에 연결되며 탄성을 갖는 제1스프링, 상기 제1스프링과 병렬로 연결되고 상기 제1스프링과 다른 탄성계수를 갖는 제2스프링, 상기 제2스프링의 상부에 연결된 탑플레이트, 상기 제2스프링의 하부에 연결된 바텀플레이트, 상기 탑플레이트와 상기 바텀플레이트의 사이에 구비된 보조질량체 및 상기 보조질량체의 외측 일부 또는 전부를 감싸도록 상기 프레임에 고정되고 자성을 갖는 자성체를 포함한다. 또한, 본 발명의 일 실시예에서 상기 제1스프링의 탄성 정도를 조절하는 브레이크를 더 포함할 수 있다.

위와 같은 구성을 갖는 본 발명에서는 서로 탄성계수가 다른 제1스프링과 제2스프링을 이용하여 보조질량체의 이동범위와 속도를 증대시켜 에너지 효율을 향상시킬 수 있다.

1020180135028 (1)
