분할형 일회용컵
출원번호 : 10-2016-0021173 (출원일: 2016-02-23)
등록번호 : 10-1817994 (등록일: 2018-01-08)
특허권자 : 충남대학교산학협력단
요약 : 본 발명은 분할형 일회용컵에 관한 것으로, 더 상세하게는 내부의 중앙분리대가 형성되어 내용물을 분리저장 가능하게 하면서 다수개로 적재가 가능하여 보관성을 향상시킨 분할형 일회용컵에 관한 것이다. 본 발명의 분할형 일회용컵은 내부 수용공간을 2개의 구역으로 구획한 분할형 일회용컵에 있어서, 상광하협의 원뿔대 형상을 갖는 측벽부와, 상기 측벽부의 하부를 폐구하는 바닥부와, 상기 바닥부로부터 상부의 수용공간으로 돌출되어 수용공간을 구획하되 역V자 형태를 갖는 격벽부로 구성되되 상기 격벽부에 의해 바닥부가 일정간격 이격틈이 형성되는 컵본체와; 상기 바닥부에 설치되어 이격틈의 간격을 유지시키는 지지대;를 포함하여 구성된다.

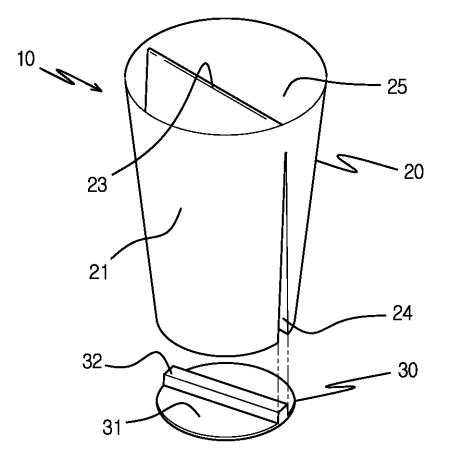

대표청구항 : 내부 수용공간을 2개의 구역으로 구획한 분할형 일회용컵에 있어서,상광하협의 원뿔대 형상을 갖는 측벽부(21)와, 상기 측벽부의 하부를 폐구하는 바닥부(22)와, 상기 바닥부로부터 상부의 수용공간으로 돌출되어 수용공간을 구획하되 역V자 형태를 갖는 격벽부(23)로 구성되되 상기 격벽부에 의해 바닥부가 일정간격 이격틈이 형성되는 컵본체(20)와;컵본체에 바닥부에 접하는 지지판(31)과; 상기 지지판의 상면에서 상측으로 돌출되어 컵본체 바닥부의 이격틈에 끼워서 고정되는 고정돌기(32);로 구성되어 컵본체의 이격틈 간격을 유지시키는 지지대(30);를 포함하여 구성되되,상기 지지판의 상부면에는 접착층(33)을 더 형성하고, 접착층 상부에는 커버시트(34)가 더 부착되어, 컵본체에 지지대를 결합할 때 커버시트를 탈거한 다음 접착면을 컵본체 바닥부 면에 접착시켜 사용하는 것을 특징으로 하는 분할형 일회용컵.
상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3518032000555
