스마트폰용 텔레센트릭 렌즈 시스템 (Telecentric lens system for smartphone)

5,000,000

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

판매특허요약 : 본 발명은 스마트폰용 텔레센트릭 렌즈 시스템의 설계를 용이하게 할 수 있는 효과가 있는 스마트폰용 텔레센트릭 렌즈 시스템에 관한 것이다.

가격 : 500만원 (VAT불포함)

오류: 문의 양식을 찾을 수 없습니다.

SKU: 한남대학교 산학협력단 카테고리: , , ,

출원번호 : 10-2019-0028066 (2019.03.12)

등록번호 : 10-21744710000 (2020.10.29)

특허권자 : 한남대학교산학협력단

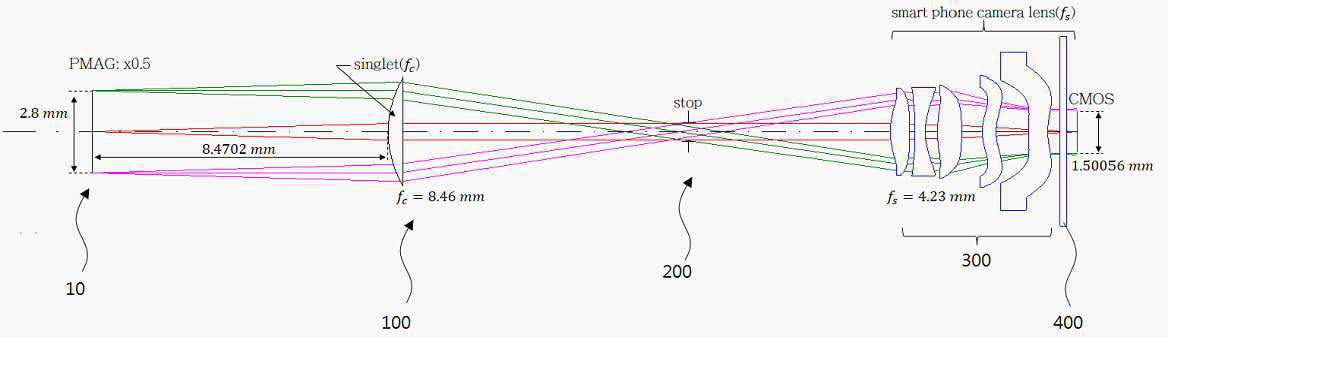

요약 : 물체(10) 측으로부터 나오는 광선들을 수용하는 전방 렌즈부(100), 상기 전방 렌즈부(100)의 후방에 위치하여 후방으로 전달되는 광량을 조절하는 조리개(200), 상기 조리개(200)의 후방에 위치해, 전달되는 광선을 굴절시키는 스마트폰 카메라가 위치한 후방 렌즈부(300) 및 상기 물체에 대응되는 상이 형성되는 이미지 센서(400)를 포함하되, 상기 조리개(200)의 직경은 아래 수학식 1을 만족하는 것을 특징으로 한다.

[수학식 1]

(여기서 D는 상기 조리개(200)의 직경, f는 상기 전방 렌즈부(100)의 초점거리, -w0은 상기 전방 렌즈부(100)의 전방에 위치한 물체의 높이인 비축지점에서 하방으로 진행하는 주변광선과 주광선과의 각도, w0은 상기 전방 렌즈부(100)의 전방에 위치한 물체의 높이인 비축지점에서 상방으로 진행하는 주변광선과 주광선과의 각도)

1020190028066
