아크 유도형 직류 차단기(Arc Inducing Type Direct Current Circuit Breaker)

출원번호 : 10-2016-0052966 (2016.04.29)

등록번호 : 10-18455240000 (2018.03.29)

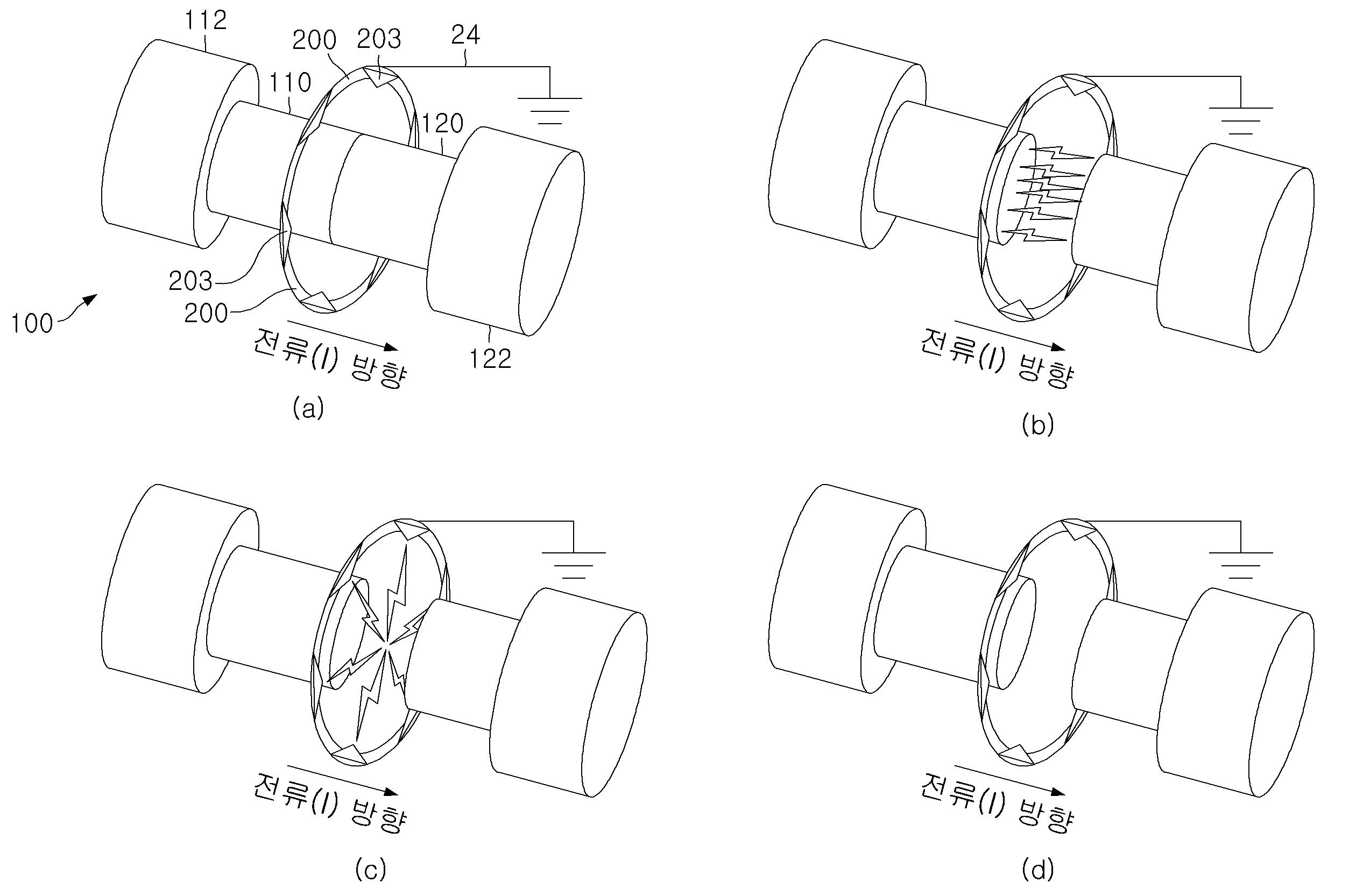

요약 : 아크 유도형 직류 차단기는 직류전원 또는 교류전원의 계통 사고 발생 시 맞대어 있는 애노드 영역과 캐소드 영역을 분리하여 전류를 차단하고, 상기 애노드 영역과 상기 캐소드 영역이 서로 접촉되는 접점에서 일정 거리 이격하여 둘러싸는 형태로 링 모양의 유도링을 형성하고, 상기 유도링은 일측에 접지선과 연결하여 상기 애노드 영역과 캐소드 영역의 접점에서 발생하는 아크를 유도하여 상기 접지선을 통해 전류를 흘려 보내는 것을 특징으로 한다.

1020160052966A
