출원번호 : 1020160169160 (2016.12.13)
등록번호 : 1018684270000 (2018.06.11)
출원인 : 최현선

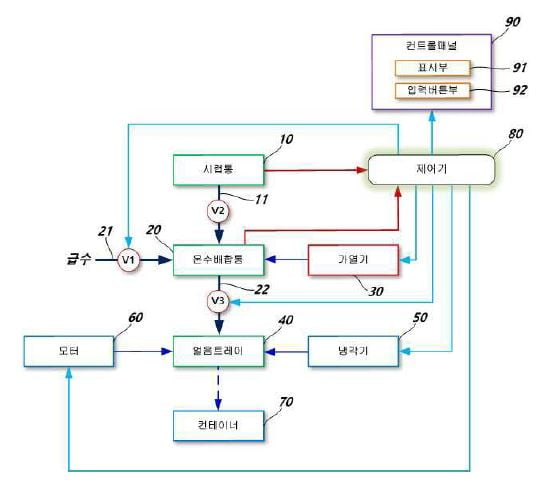

요약 : 본 발명은 시럽을 얼음 알갱이로 제조하는 장치에 관한 것으로, 케이스(2); 상기 케이스(2) 내측 상부에 설치되고, 시럽을 담는 일정 용량의 시럽통(10); 상기 케이스(2) 내측 상부에 설치되고, 급수된 물을 담는 일정 용량의 온수배합통(20); 상기 온수배합통(20) 저면에 설치되어 온수배합통(20)에 유입되어 혼합된 물과 시럽을 일정온도로 가열하는 가열기(30); 평면과 저면에 복수의 홈(41)이 일정 간격으로 형성되어 상기 온수배합통(20)에서 공급된 시럽과 혼합된 물을 홈(41)에 담는 얼음트레이(40); 상기 얼음트레이(40)를 내측에 고정 지지하는 트레이고정부재(42); 상기 얼음트레이(40) 내측에 설치되어 홈(41)에 담긴 물을 일정온도로 냉각하는 냉각기(50); 상기 트레이고정부재(42)를 정회전 또는 역회전시키는 모터(60); 상기 시럽통(10)에 담긴 시럽의 양과 온수배합통(20)에 담긴 물의 양을 감지하고, 가열기(30) 및 냉각기(50)와 모터(60)의 작동을 제어하는 신호를 출력하는 제어기(80), 및 상기 제어기(80)의 제어상태를 표시부(91)를 통해 가시적으로 표시하고, 얼음시럽의 제조에 따른 조건을 설정하는 입력버튼부(92)이 구비된 컨트롤패널(90)을 포함하여 이루어진 것이다. 본 발명은 온수에 시럽을 녹여 얼음을 제조하므로 얼음을 빨리 얼릴 수 있고, 단맛을 원하는 커피 등에 넣으면 냉커피의 차가움과 얼음시럽이 녹으면서 단맛을 느낄 수 있어 커피에 얼음과 시럽을 별도로 넣지 않아도 되도록 한 것이다.
