정밀조절용 멀티그루브 절삭공구 Multi-groove cutting tool for precision adjustment

출원번호 : 1020200181464 (2020.12.23)

등록번호 : 등록결정상태

특허권자 : 정창훈

요약 :

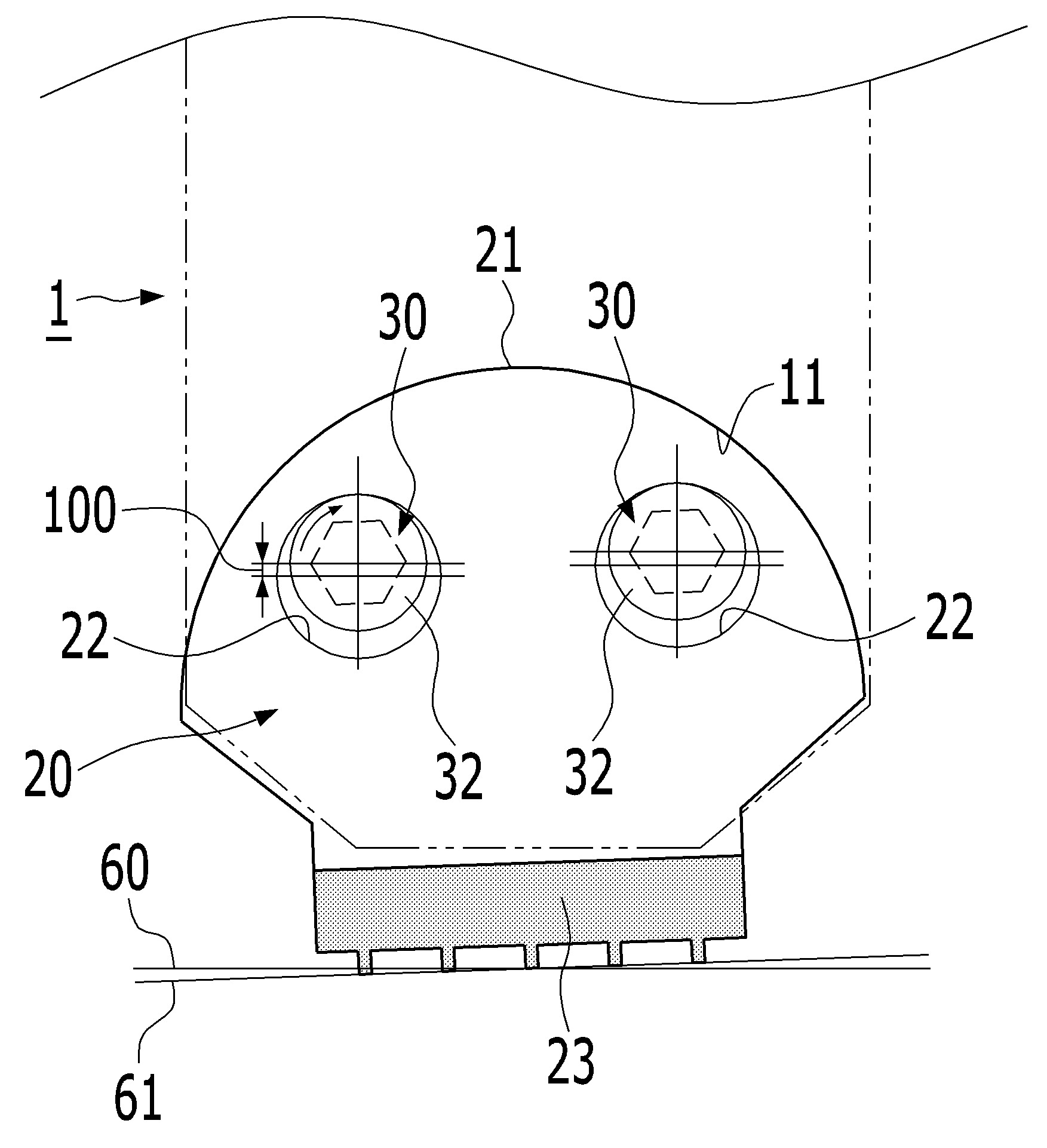

본 발명은 화학 기계적 연마 시스템의 회전식 표면 테이블에 배열된 연마패드의 표면에 수직적으로 배치되는 공구홀더에 바이트를 형성하는 정밀조절용 멀티그루브 절삭공구에 있어서의 공구홀더에 장착되는 복수의 날을 가지는 바이트가 유지편에 의하여 지지되도록 하면서 유지편에 형성한 위치조절나사들에 의하여 바이트 날과 연마패드와의 평형이 미크론 단위의 고정밀 조절로 위치결정이 유지될 수 있도록 함으로써, 공구홀더를 기기본체에 장착하기 전,후에 관계없이 바이트 날의 좌,우방향의 오차 범위 공차를 최소화할 수 있고, 또한 공구홀더의 바이트 날의 조절시간이 비약적으로 단축되어 공구 교환시 발생하는 비 가공시간을 줄여 생산성을 높일 수 있는 정밀조절용 멀티그루브 절삭공구에 관한 것으로, 본 발명은 공구홀더에 장착되는 복수의 날을 가지는 바이트가 유지편의 고정나사에 의하여 고정되고, 이 공구홀더가 기기본체의 장착되어 연마패드에 수직으로 바이트 날들이 평형을 이룰 수 있도록 된 정밀조절용 멀티그루브 절삭공구에 있어서, 공구홀더(1)의 바이트(20)이 장착되는 인서트홈(10)과 바이트(20)의 기초부가 서로 암수원호면(11,21)들로 접촉되고, 유지편(40)에는 바이트(20)을 고정할 수 있는 고정나사(50)과 이웃하여 상기 바이트(20)에 형성한 테이퍼홈(22)과 비틀림 접촉될 수 있는 위치조절나사(30)들이 나선 결합되어, 상기 위치조절나사(30)들의 회동에 따라서, 바이트(20)의 숫원호면(21)이 인서트홈(10)의 암원호면(11)에 미끄럼접촉으로 이동될 수 있도록 되어서, 바이트(20)의 평면 중심선에 대하여 직각으로 유지되는 바이트 날(23)들이 평형하게 조절될 수 있고, 또한 본 발명의 상기 바이트(20)에는, 유지편(40)에 나선결합되는 위치조절나사(30)들에 연장되어 형성된 테이퍼면(32)가 바이트(20)의 테이퍼홈(22)과의 교호로 결합되어, 상기 위치조절나사(30)들의 회동에 따라서, 바이트(20)의 기초부의 숫원호면(21)이 인서트홈(10)의 암원호면(11)에 미끄럼접촉으로 이동될 수 있으며, 또한 본 발명의 공구홀더(1)의 인서트홈(10)에 장착되는 바이트(20)의 테이퍼홈(22)은, 상기 유지편(40)의 위치조절나사(30)들이 나선결합되는 나사구멍(41)의 수직 중심선에 대하여 편차(100)를 두고 형성되어, 상기 위치조절나사(30)들의 조절에 따라서, 위치조절나사(30)의 테이퍼면(32)가 상기 바이트(20)의 테이퍼홈(22)과 비틀림힘에 의하여 바이트(20)의 테이퍼홈(22)에 대응하는 바이트(20)의 숫원호면(21)이 인서트홈(10)의 암원호면(11)에 미끄럼 이동될 수 있고, 또한 본 발명의 바이트(20)의 테이퍼홈(22)에 대응하는 바이트(20)의 숫원호면(21)이 인서트홈(10)의 암원호면(11)에 미끄럼 이동은, 바이트(20)의 평면 중심선에 대하여 직각으로 유지되는 바이트 날(23)들이 평형하게 조절되어 유지할 수 있으며, 또한 본 발명의 공구홀더(1)의 유지편(40)내에 설치되는 인서트홈(10)의 기초부가 암원호면(11)을 이루고, 또한 이 인서트홈(10)에 장착되는 바이트(20)의 기초부도 숫원호면(21)을 이루도록 되어, 상기 암수원호면(11,22)들과의 미끄럼 접촉으로 바이트(20)의 첨단의 바이트 날(23)이 바이트(20)의 평면 중심선에 대하여 좌,우방향의 움직일 수 있고, 상기 바이트 날(23)이 바이트(20)의 평면 중심선에 대하여 좌,우방향의 움직임은, 유지편(40)에 간격을 두고 형성한 위치조절나사(30)들의 조임과 풀림조절에 의하여 행하여질 수 있다.
