제습기 겸용 히트펌프 타입 건조기

출원번호 : 10-2017-0011691 (출원일: 2017-01-25)

등록번호 : 10-1786419 (등록일: 2017-10-10)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 제습기 겸용 히트펌프 타입 건조기에 관한 것으로, 양 측면에 각각 공기 유입구(11)와 공기 배출구(12)가 각각 형성된 제습기 하우징(10)과; 제습기 하우징(10)의 내부에 설치되며 공기 유입구(11)를 통해 유입되는 공기를 냉각 및 제습하는 증발기(20)와; 제습기 하우징(10)의 내부에 설치되며 증발기(20)에서 배출되는 냉매를 압축하는 압축기(30)와; 제습기 하우징(10)의 내부에 설치되며 증발기(20)를 거친 냉매가 유입되면서 증발기(20)를 통과한 저온 저습의 공기를 가열하는 응축기(40)와; 제습기 하우징(10)의 내부에 설치되며 응축기(40)를 거친 냉매를 팽창시켜 증발기(20)로 공급하는 팽창밸브(50)와; 응축기(40)를 통과하면서 가열된 공기를 공기 배출구(12)를 통해 배출하는 팬유닛(60)과; 제습기 하우징(10)에 설치되어 압축기(30)와 팬유닛(60)의 동작을 제어하는 제어부(70) 및; 제습기 하우징(10)에 장탈착되면서 공기 배출구(12)로 배출되는 공기를 이용하여 식품을 건조시킬 수 있도록 복수 개의 판 형상의 건조대(93)가 내부에 구비되는 건조기 하우징(90);으로 이루어지는 것을 특징으로 하며, 이러한 구성에 의해 본 발명은 제습기와 건조기를 겸용으로 사용할 수 있고, 또한 증발열과 응축열을 모두 사용하여 식품을 건조시킬 수 있기 때문에 건조 효율을 크게 높일 수 있다.

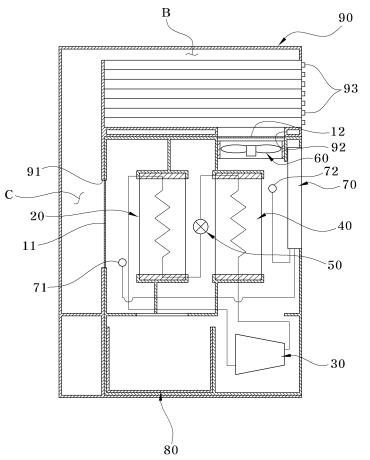

대표청구항 : 양 측면에 각각 공기 유입구(11)와 공기 배출구(12)가 각각 형성된 제습기 하우징(10)과;상기 제습기 하우징(10)의 내부에 설치되며 상기 공기 유입구(11)를 통해 유입되는 공기를 냉각 및 제습하는 증발기(20)와;상기 제습기 하우징(10)의 내부에 설치되며 상기 증발기(20)로부터 배출되는 냉매를 압축하는 압축기(30)와;상기 제습기 하우징(10)의 내부에 설치되며 상기 증발기(20)를 거친 냉매가 유입되면서 상기 증발기(20)를 통과한 저온 저습의 공기를 가열하는 응축기(40)와;상기 제습기 하우징(10)의 내부에 설치되며 상기 응축기(40)를 거친 냉매를 팽창시켜 상기 증발기(20)로 공급하는 팽창밸브(50)와;상기 응축기(40)를 통과하면서 가열된 공기를 상기 공기 배출구(12)를 통해 배출하는 팬유닛(60)과;상기 제습기 하우징(10)에 설치되어 상기 압축기(30)와 팬유닛(60)의 동작을 제어하는 제어부(70) 및;상기 제습기 하우징(10)에 장탈착되면서 상기 공기 배출구(12)로 배출되는 공기를 이용하여 식품을 건조시킬 수 있도록 건조대(93)가 내부에 구비되는 건조기 하우징(90);으로 이루어지고,상기 건조기 하우징(90)은 상기 제습기 하우징(10)이 내측에 삽입되면서 상기 공기 유입구(11)와 공기 배출구(12)가 각각 형성된 위치에 대응되는 위치에 공기 배출구(91)와 공기 유입구(92)가 형성된 제습기 수용부(A)와; 상기 제습기 수용부(A)의 상부쪽에 위치하면서 상기 건조대(93)가 수용되는 건조대수용부(B)와; 상기 건조대수용부(B)를 통과한 공기를 상기 공기 유입구(91)를 통해 제습기 수용부(A)쪽으로 재유입시키는 공기순환유로(C);를 포함하는 것을 특징으로 하는 제습기 겸용 히트펌프 타입 건조기.
