차량용 도장부스 집진기 카본 필터장치 (Automotive painting booth dust collector carbon filter equipment)

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

본 발명은 차량용 도장부스 집진기 카본 필터장치에 관한 것이다.

가격 : 가격 협의



오류: 문의 양식을 찾을 수 없습니다.

SKU: IP담보회수지원기구 카테고리: , ,

출원번호 : 10-2020-0182012 (2020.12.23)

등록번호 : 10-22498810000 (2021.05.03)

등록권리자 : IP뱅크

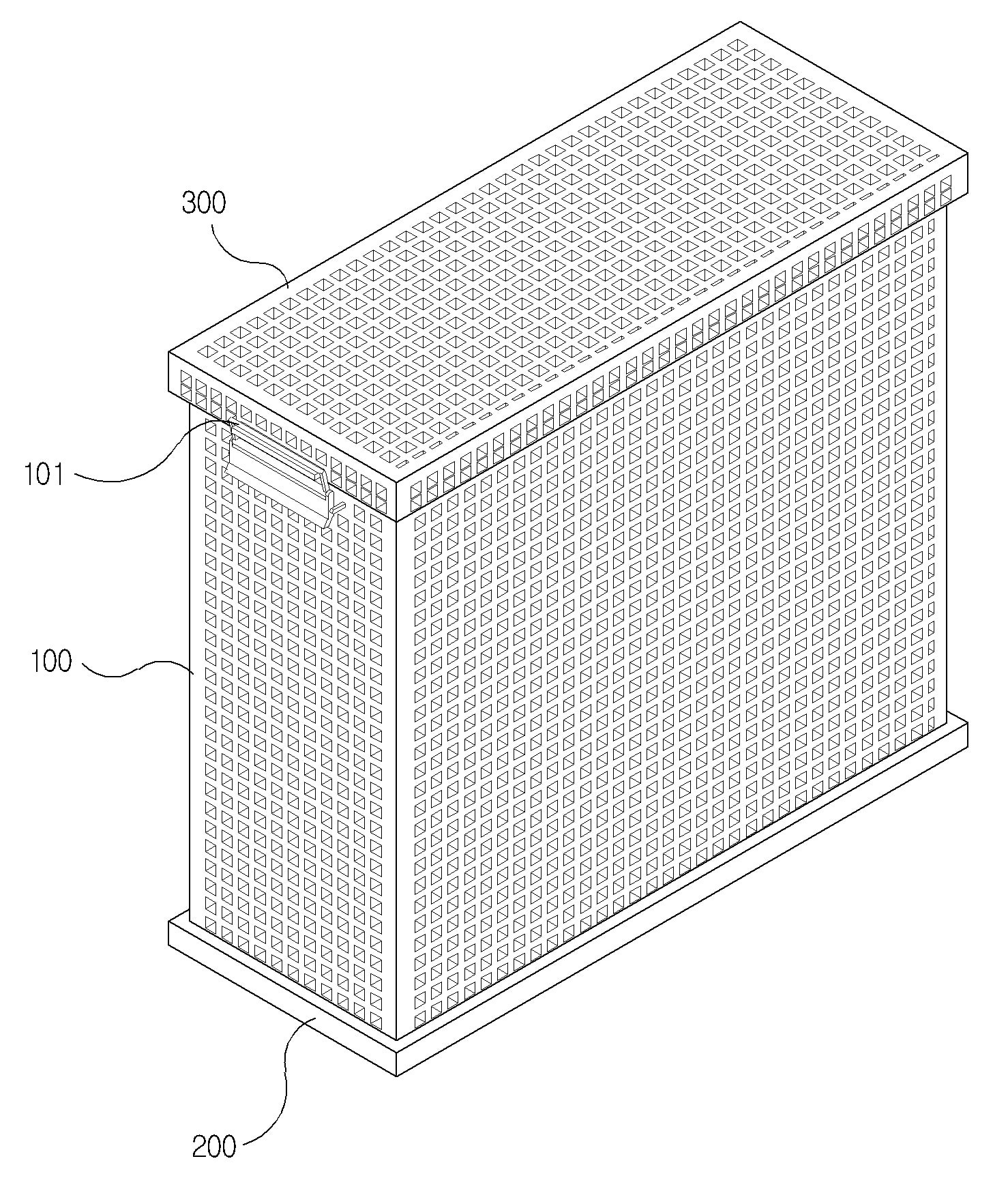

메시망 형상의 하우징을 구비하고, 이 하우징 저면을 공기유입홀을 형성한 하단덮개로 마감하며, 하우징 상단을 메시망 구조의 상단덮개로 덮어 마감하고, 하단덮개 상면에 메시망 구조로 형성되어, 공기유입홀과 연통된 지지돌부를 형성한 공기흐름안내부를 형성하며, 하우징 내에 공기흐름안내부의 지지돌부를 감싸도록 형성된 카본필터를 설치함으로써, 공기유입홀로 유입되는 오염공기가 지지돌부를 통해 하우징의 외면 및 상단덮개 방향으로 이동하고, 이때, 이 공기에 포함된 오염물질이 카본필터에 걸러지도록 하면서, 하우징 사방면 및 상단덮개를 통해 정화된 공기를 배출한다.

본 발명에 따르면, 공기유입홀로 유입되는 오염공기가 지지돌부에 의해 하우징 외면 및 상단덮개 방향을 향하도록 이동하면서 카본필터를 통과하여, 공기중에 포함된 오염물질이 손쉽게 제거되고, 공기흐름안내부에 의해 오염공기가 사방으로 배출되면서 카본필터를 통과하여, 카본필터에 접촉되는 오염물질 접촉면적이 증가되며, 이 오염물질이 제거된 정화공기가 하우징 외면 및 상단덮개를 통해 사방면으로 배출되어, 정화공기 배출량 증가와 동시에 카본필터에서 정화되는 공기량이 동시에 상승되고, 오염공기 정화량 증가로 인해 공기정화 성능이 향상된다.

1020200182012
