출원번호 : 10-2020-0005256 (2020.01.15)
등록번호 : 10-21849240000 (2020.11.25)
등록권리자 : IP뱅크

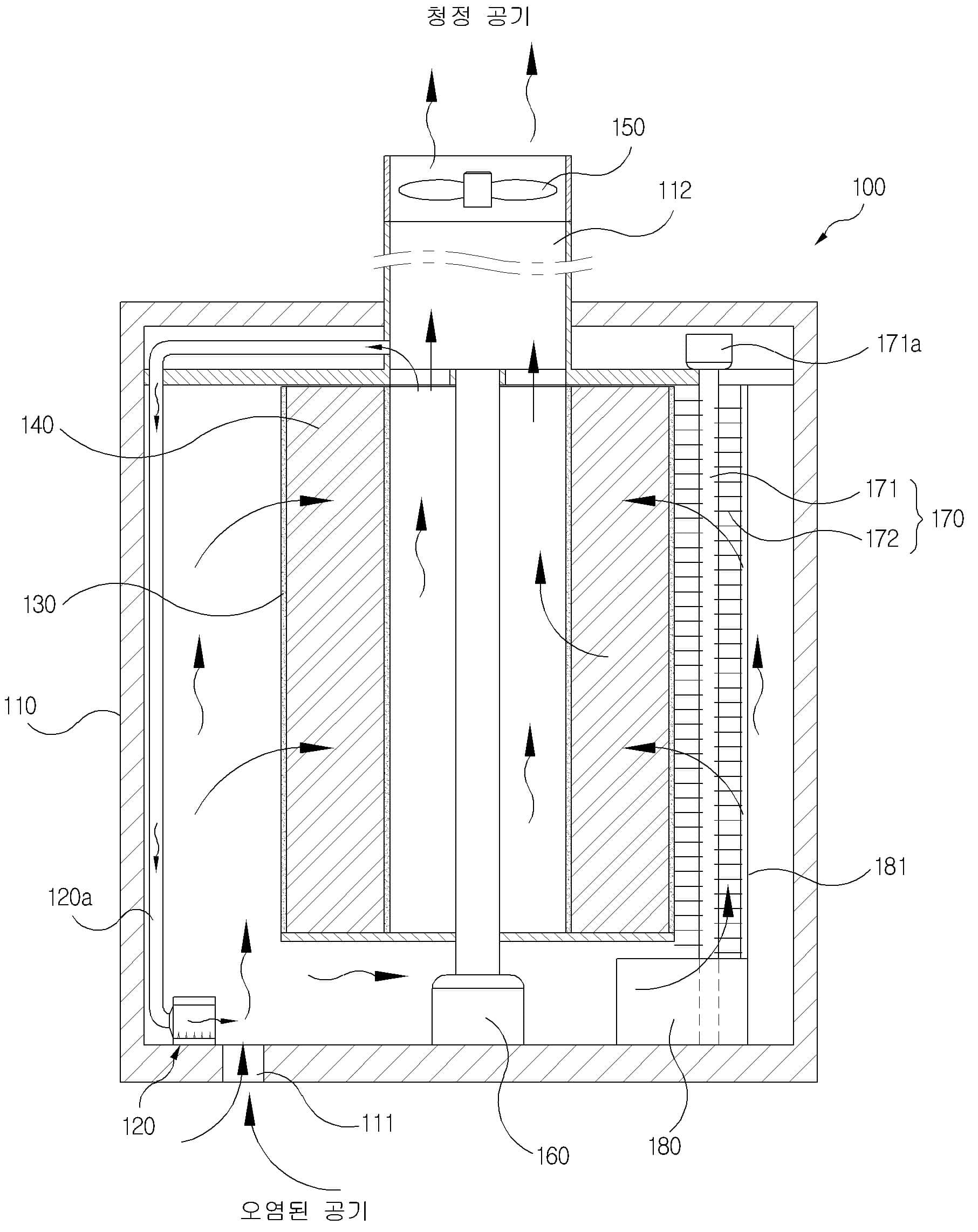

본체의 공기 배출 유로를 통해 배출되는 청정 공기 중의 산소분자를 음이온화하고 음이온화된 산소와 공기 배출 유로를 통해 흡입되는 오염된 공기 중에 포함된 페인트 오일 미스트가 혼합되게 하여 상기 페인트 오일 미스트를 음전기를 띠는 대전체로 대전시킨 다음 전기집진망의 표면에 흡착시킨 후 상기 페인트 오일 미스트가 제거된 오염된 공기 중에 포함된 휘발성 유기 화합물(VOC)을 활성탄 필터로 여과하여 상기 필터의 내측 중공을 통해 청정 공기를 외부로 배출하고, 도장 작업이 중지되는 동안 솔로 상기 페인트 오일 미스트를 털어서 수집통에 모아 제거한다.
본 발명에 따르면 페인트 도장 부스 내부에서 페인트 도장 작업 중에 발생하는 오염된 공기에 포함된 1㎛ 이하의 점성을 갖는 페인트 오일 미스트를 전기집진망의 표면에 흡착시켜 효과적으로 걸러내면서 활성탄 필터로 오염된 공기에 포함된 페인트의 휘발성 유기 화합물(VOC)도 효과적으로 여과할 수 있다. 또한, 본 발명에 따라 전기집진망의 표면에 흡착되어 있는 페인트 오일 미스트를 솔로 털어서 수집통에 수집한 후 본체 외부로 제거하면 전기집진망의 표면 오염 상태를 쉽게 개선할 수 있고, 본 발명에 따른 집진장치의 집진 성능을 증대할 수 있다.
